Lugar de origen:
China
Certificación:
ISO 9001, ISO 14001, UL, RoHS, IECQ QC080000,

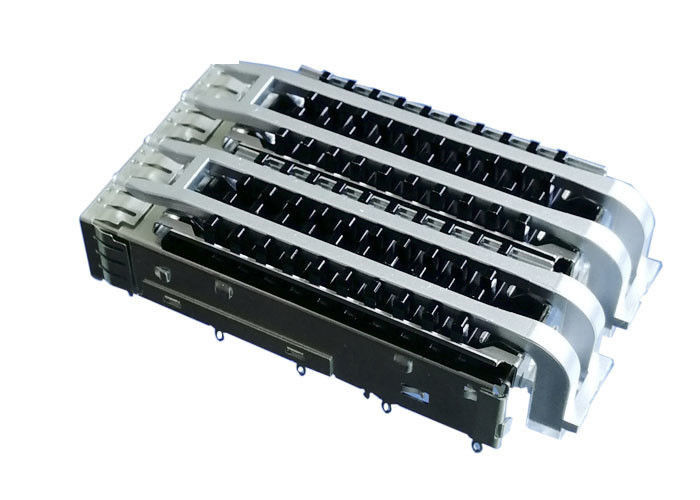

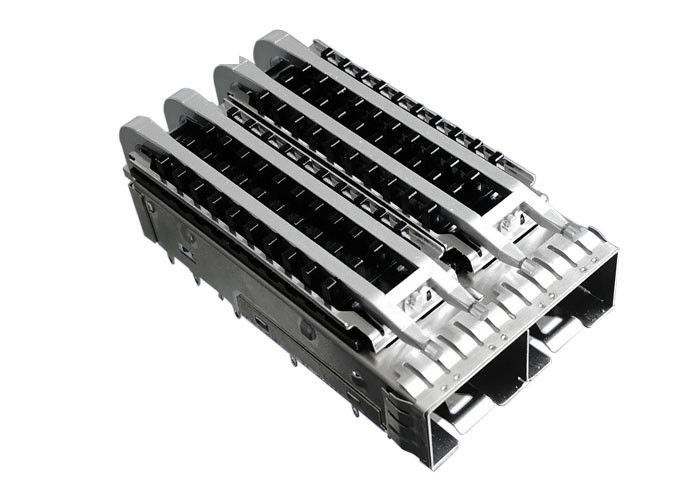

Jaula femenina agrupada de SFP de los puertos del ajuste de prensa 2 con los tubos ligeros del disipador de calor
desarrolle y produzca las jaulas de SFP para ser completamente obediente con la especificación de (MSA) del acuerdo de la Multi-fuente. Utilizado en cobre o usos ópticos, la construcción de la jaula es un metal de una sola pieza, sellado y formado para ofrecer el mejor funcionamiento para proteger de la EMI. Nuestra jaula del solo-puerto se diseña con diversas opciones del perno y de la galjanoplastia para dirigir usos del prensa-ajuste y de la soldadura.
1. Especificaciones:
| Cualidad | Valor |
| Tipo | Jaulas de SFP+ |
| Género | Femenino |
| Número de puertos | 2 |
| Número de fila | 1 |
| Orientación del cuerpo | De ángulo recto |
| Método de la terminación | Ajuste de prensa |
| Material de la vivienda | Aleación de cobre |
| Disipador de calor | Sí, con el disipador de calor |
| Junta elástico | No |
| Primavera del finger de la EMI | Sí |
| Tubo ligero | Sí |
| Longitud del PIN del ajuste de prensa | 2,05 milímetros |
| SFP + longitud de la jaula | 55,1 milímetros |
| SFP + anchura de la jaula | 28,95 milímetros |
| SFP + altura de la jaula | 13,11 milímetros |
2. Características
Compañeros con los transmisores-receptores de SFP, de SFP+, de XFP, o de ZENPAK
Conectores y jaula disponibles
Disponible individualmente o como equipo (serie de SFPK)
Disposiciones del tablero del anfitrión de MSA de las ayudas y diseños obedientes del transmisor-receptor
Equipo conveniente con el conector y la jaula de SFP
diseño del pie 3D para que retención mejorada y contacto del prensa-ajuste reciban los agujeros del tablero
Construcción del acero de una sola pieza, inoxidable
Diseño bajo vía los fingeres de la primavera del doblez-detrás – ningunas aberturas de la emisión para que radiación pase a través
Disponible con las jaulas solas o del multi-puerto (soporte del panel)
Instalación/retiro simples y rápidos
Agujeros del tablero del anfitrión no dañados cuando se quita la jaula
Ventanas de la transferencia de calor en todas las superficies de la jaula de SFP
Primaveras aumentadas de la desconexión del transmisor-receptor
ventajas de la soldadura del Prensa-ajuste o del por-agujero en jaulas
3. Usos:
Ésta no es una lista definitiva de usos para este producto. Representa algunas de las aplicaciones mas comunes.
4. Ventajas:
| Artículo | Ventajas |
| Diseño de la TA embalado en cinta y carrete | Asegura el selección-y-lugar fácil al PWB |
| Solas jaulas del puerto disponibles en prensa-ajuste, soldadura-poste y versiones del PCI (1°); jaulas agrupadas disponibles en la versión del prensa-ajuste | Permite uso con diversos gruesos del tablero y procesos de asamblea |
| las colas del Prensa-ajuste acomodan los usos del vientre-a-vientre para las jaulas solas y agrupadas | Asegura el mejor uso de las propiedades inmobiliarias del PWB |
| “Vientre-a-vientre orientado módulos” cuando está insertado | Facilidad del retiro del módulo del puerto |
| Tubos ligeros integrados para el uso con el diodo electroluminoso de SMT (LED) | Proporciona la situación de puerto y la reacción de la actividad al usuario |
| Cierre único del pulgar | Proporciona apretón intuitivo y mecanismo del tirón-enganche |
| transmisores-receptores Caliente-enchufables | Permita la inserción y desprendible del enchufe sin accionar abajo del sistema |
| terminación del Prensa-ajuste al PWB | Eliminates que suelda, bajando el coste aplicado y evitando problemas soldadura-relacionados |
| Las jaulas agrupadas tienen las juntas elastoméricas 360°, los fingeres de la primavera y ubicaciones múltiples del tierra-perno | Provides avanzó la EMI que protegía al bisel |
| Junta elastomérica o del metal | Dos opciones para la protección superior de la EMI |
| Backshells fundidos a troquel cinc | Proporcione electro proteger magnético de (EMI) de interferencia 360° |
Soluciones de encargo
el ® ofrece soluciones de encargo con el apoyo de nuestro personal bien informado y servicio expeditivo.
Flexibilidad
el ® ofrece una variedad de jaulas incluyendo opciones, lightpipes, la galjanoplastia y proteger del multi-puerto.
Disipación de calor
Nuestras soluciones termalmente aumentadas ofrecen mejor delantero-a-detrás y circulación de aire de atrás hacia adelante a través de las jaulas, proporcionando una mejor disipación de calor para el funcionamiento termal principal de la industria.
Calidad de señal
Para aumentar calidad de señal, los focos de la cartera de SFP en el área de la cierre-placa para reducir la EMI y para evitar la degradación del funcionamiento del circuito y para asegurar conformidad a los estándares. Los productos se ofrecen en versiones elastoméricas de una primavera de la EMI y de la junta de la EMI para cumplir requisitos de sistema del cliente.
Características y ventajas dominantes, funcionamiento y flexibilidad
6. Ventaja
7. Dibujo de Mechnical
Usted puede conocer los detalles de Demensions del dibujo siguiente
