Lugar de origen:
China
Certificación:
CE ROHS

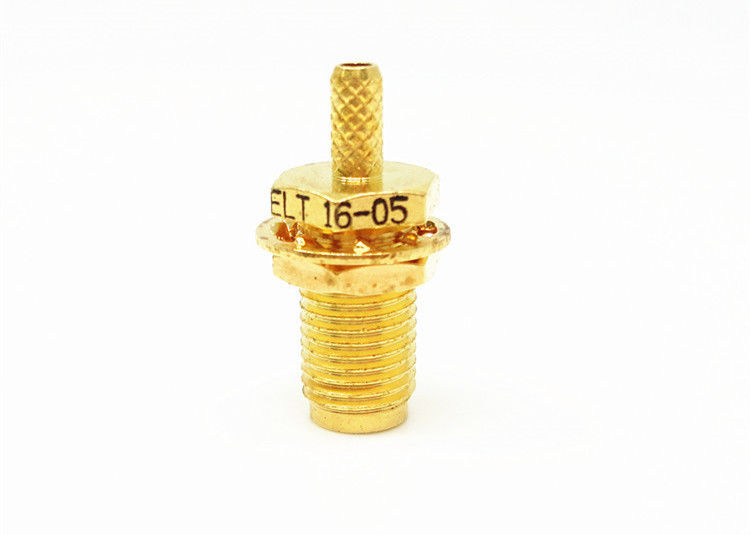

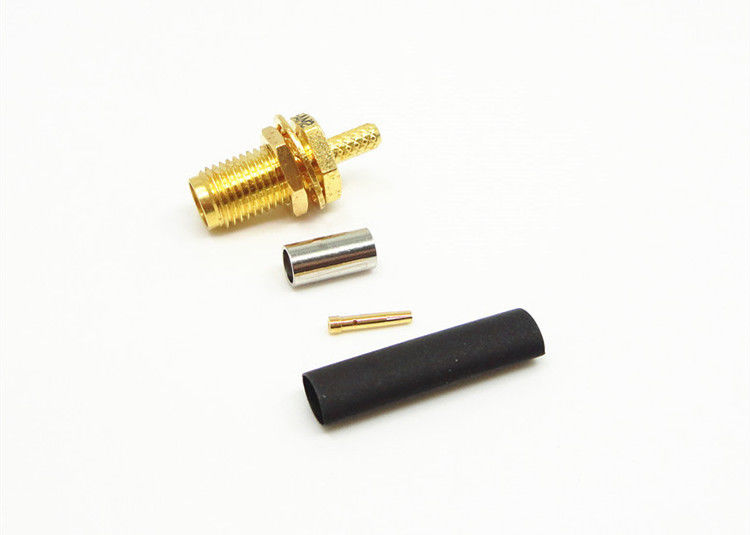

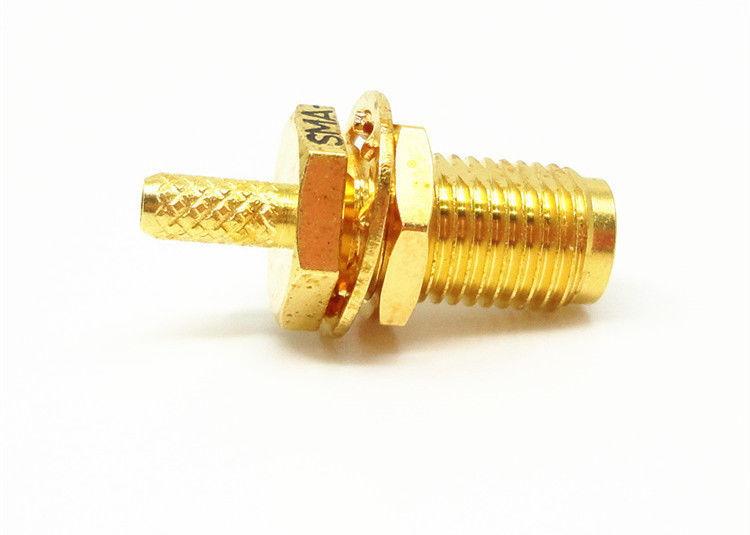

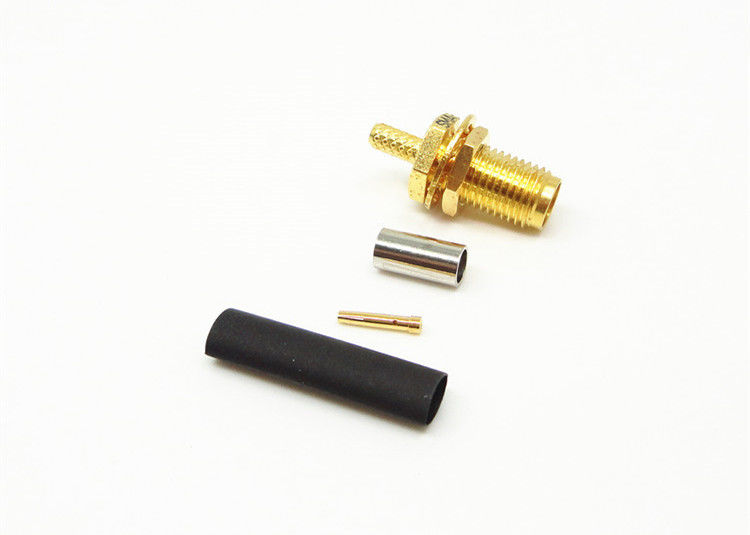

Conector coaxial del RF de la soldadura femenina de alta calidad de Jack Straight Receptacle SMA
La serie de SMA es las clases de conector coaxial mini, de alta frecuencia del RF, se ha convertido y ha producido según MIL-C-39012. Con características del pequeño volumen, buen ancho de banda, características eléctricas superiores. SMA es los conectores coaxiales más ampliamente utilizados del rf de diversos campos de la comunicación de microonda y del aparato de medición de la microonda. El conector del alto rendimiento desarrollado por nuestra compañía puede alcanzar a 20GHz.
Especificación:
| Características eléctricas | |||
| Impedancia | 50Ω | ||
| Gama de frecuencia | Conecte con el cable DC~12.4GHz del solf | ||
| Conecte con el cable semirrígido DC~18GHz | |||
| Voltaje clasificado | 335VRMS | ||
| Voltaje-resistencia de los dieléctricos | 1000VRMS | ||
| Resistencia de aislamiento | ≥5000MΩ | ||
| Resistencia de centro | Conductor de centro | ≤3.0mΩ | |
| Conductor externo | ≤2.0mΩ | ||
| VSWR | ≤1.3 | ||
| Características materiales y mecánicas | |||
| Conductor de centro | Varón | Oro de cobre amarillo plateado | |
| Hembra | El oro de bronce del sn-p plateó | ||
| Contacto elástico | Bronce de berilio niquelado | ||
| Shell y otras piezas de metal | Niquelado de cobre amarillo | ||
| Estabilización inoxidable | |||
| Manga que prensa | Niquelado de cobre amarillo | ||
| Aisladores | PTFE | ||
| Anillo de cierre | Goma de silicona | ||
| Durabilidad | 500 ciclos | ||
| Ajuste del esfuerzo de torsión de la conexión | 0.79-1.13N los .m | ||
Especificación ambiental:
| Temperatura de funcionamiento | -40 a +85Deg C |
Detalle del producto:
Características:
1, conectores de SMA RF está disponible en aprisa conectar, empuje-en o interfaz estándar, recto, las versiones de 90 grados, así como tabique hermético, o 4 configuraciones del panel del agujero
2, conector de SMA RF es combinaciones de alta calidad y rápidas simplemente atornillando dos conectores juntos, sin soldar o prensar requerido
3, empalmes eléctricos de SMA son ampliamente utilizados para la microonda, las antenas y la instrumentación de prueba etc
4, conector de SMA RF son conectores coaxiales del RF del roscar-acoplamiento con la gama miniatura del tamaño, a prueba de vibraciones y ancha de frecuencia hasta 18 gigahertz (nuestros conectores de SMA EL RF puede ser 20GHz)
Uso:
* banda ancha
* instrumentación
* antenas
* telecomunicaciones
* espacio aéreo
* banda ancha
* instrumentación
* organizado - antenas de arsenal
* telecomunicaciones
* interconexión del Tablero-a-tablero
Producto Cataloge:
| Adaptador del RF |
| Conector de SMA/SSMA RF |
| Conector de SMP/SSMP RF |
| Conector de TNC RF |
| Tipo conector de N del RF |
| Conector de MCX/MMCX RF |
| Conectores de la onda de BNC RF ConnectorMillimeter (2.4m m, 2.92m m) |
| Asambleas de cable del RF |
| Guía de onda al adaptador coaxial |
| sellos herméticos del Vidrio-a-metal |
| Conector de la serie de J30J |
| Juntas rotatorias de la microonda |
NOTA: Tenemos sobre 4000 tipos de productos de la interconexión, si el conector que usted está utilizando no se encuentra, nos entra en contacto con por favor con sus detalles.
