Lugar de origen:
China
Certificación:
ISO 9001, ISO 14001, UL, RoHS, IECQ QC080000,

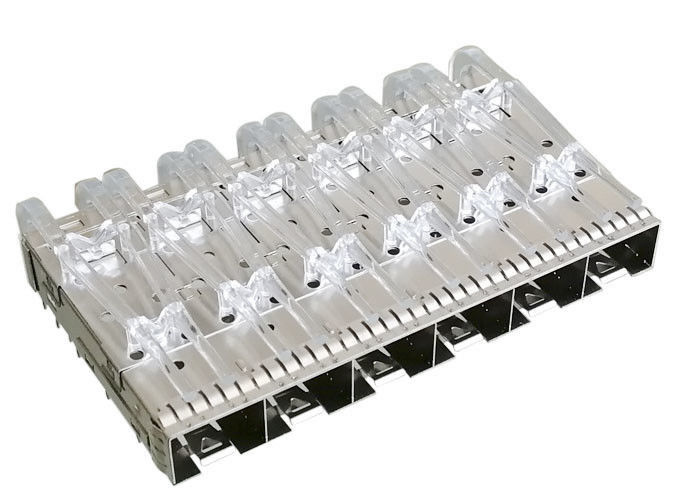

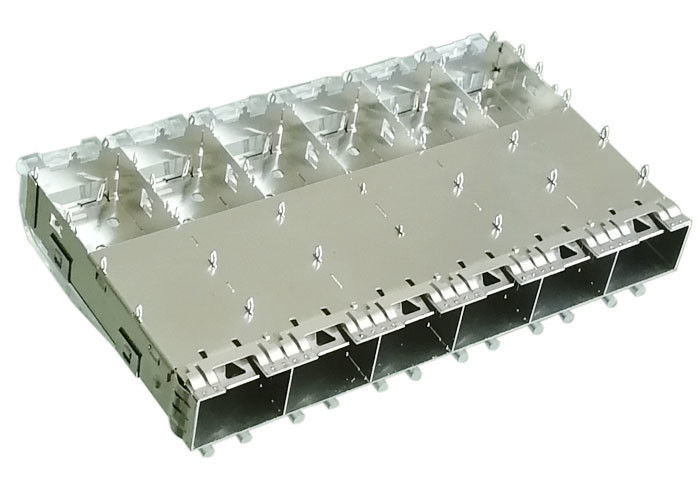

Puerto múltiple de la jaula 1x6 de SFP del ajuste de prensa con los tubos ligeros de la primavera del finger de la EMI
El pequeño factor de forma de SFP enchufable más la gama de productos se diseña para los usos en las industrias del centro del establecimiento de una red, de la telecomunicación y de datos. La siguiente generación de dispositivos de entrada-salida de alta velocidad, Ethernet favorable InfiniBand de 10 Gbit/s aumentó requisitos de la tarifa de datos. Las jaulas de la aleación de cobre del ajuste de prensa ofrecen variantes de la primavera de la EMI o de la junta de la EMI y son completamente compatibles con versiones anteriores con los módulos de SFP+ y los montajes de cable ópticos existentes.
Tiene productos de la jaula de SFP de la variedad:
jaula de SFP de las ayudas + solución del total del conector de SFP; Que las jaulas de SFP se pueden combinar con el conector de interfaz integrado juntas, usted solamente necesite insertar el transmisor-receptor de SFP con el montaje de cable de la fibra.
Además, ayuda a diversa jaula de encargo de SFP+, nuestro servicio del arreglo para requisitos particulares como siguiendo:
1. SFP más la estructura de la jaula (47036-00N011):
| Descripción de producto |
puerto SFP del múltiplo 1 x 6 más jaula con la primavera del finger de la EMI y los tubos ligeros, sin interfaz integrado |
| SFP más longitud de la jaula | 56,7 milímetros |
| SFP más anchura de la jaula | 85,95 milímetros |
| SFP más altura de la jaula | 14,1 milímetros |
|
SFP más longitud del Pin del ajuste de prensa de la jaula |
2,05 milímetros |
| SFP más sola anchura del puerto de la jaula | 14,0 milímetros |
| SFP más sola altura del puerto de la jaula | 8,95 milímetros |
| Aspecto | Stampled de una pieza y jaula formada del metal, con el agujero de la disipación de calor |
| Tubos ligeros | Con, deje para conocer la situación de la conexión |
| Disipador de calor | Sin, puede el ce modificado para requisitos particulares como sea necesario |
| Tipo de Monut | Tipo del soporte del ajuste de prensa |
| Junta de la EMI | Sin |
| Primavera de la etiqueta de la EMI | Con, proporcione una mejor protección de la EMI |
2. SFP más el material de la jaula (47036-00N011):
3. SFP más usos de la jaula (47036-00N011):
4. SFP más ventaja de producto de la jaula (47036-00N011):
| Artículo | Ventajas |
| Diseño de la TA embalado en cinta y carrete | Asegura el selección-y-lugar fácil al PWB |
| Solas jaulas del puerto disponibles en prensa-ajuste, soldadura-poste y versiones del PCI (1°); jaulas agrupadas disponibles en la versión del prensa-ajuste | Permite uso con diversos gruesos del tablero y procesos de asamblea |
| las colas del Prensa-ajuste acomodan los usos del vientre-a-vientre para las jaulas solas y agrupadas | Asegura el mejor uso de las propiedades inmobiliarias del PWB |
| “Vientre-a-vientre orientado módulos” cuando está insertado | Facilidad del retiro del módulo del puerto |
| Tubos ligeros integrados para el uso con el diodo electroluminoso de SMT (LED) | Proporciona la situación de puerto y la reacción de la actividad al usuario |
| Cierre único del pulgar | Proporciona apretón intuitivo y mecanismo del tirón-enganche |
| transmisores-receptores Caliente-enchufables | Permita la inserción y desprendible del enchufe sin accionar abajo del sistema |
| terminación del Prensa-ajuste al PWB | Eliminates que suelda, bajando el coste aplicado y evitando problemas soldadura-relacionados |
| Las jaulas agrupadas tienen las juntas elastoméricas 360°, los fingeres de la primavera y ubicaciones múltiples del tierra-perno | Provides avanzó la EMI que protegía al bisel |
| Junta elastomérica o del metal | Dos opciones para la protección superior de la EMI |
| Backshells fundidos a troquel cinc | Proporcione electro proteger magnético de (EMI) de interferencia 360° |
5. Ventajas:
6. Dibujo de Mechnical
Usted puede conocer los detalles de Demensions del dibujo siguiente
