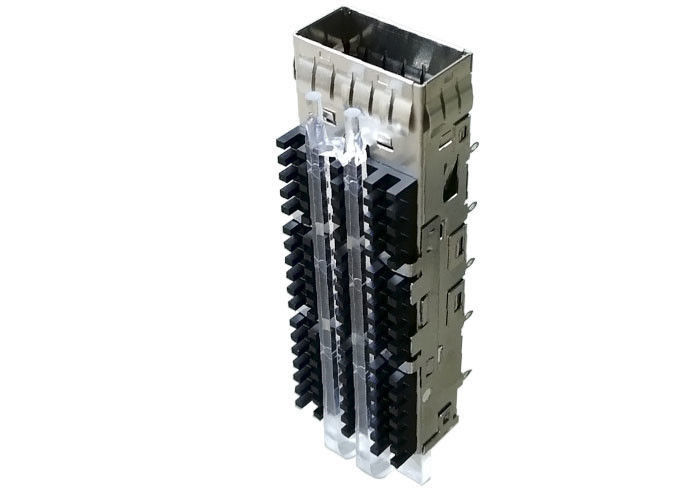

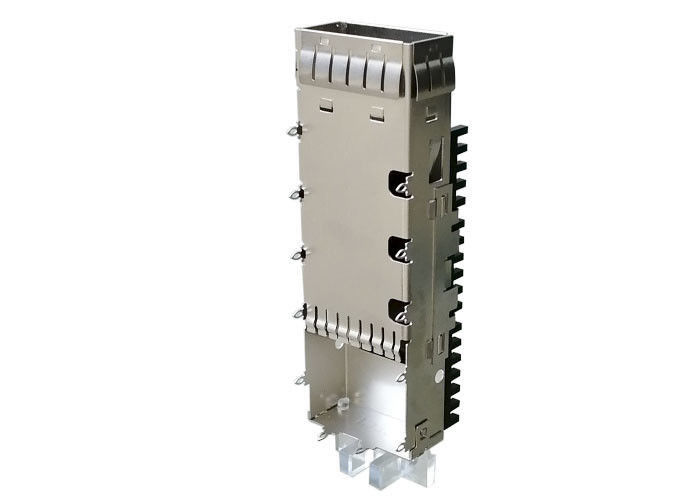

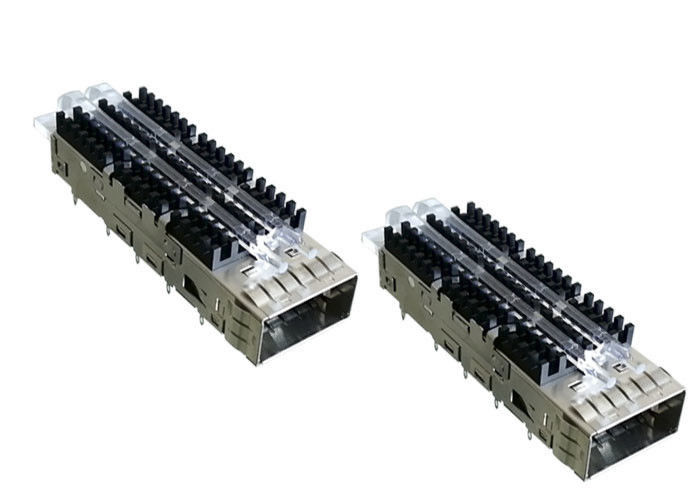

Puerto del conector de la jaula de SFP de la jaula de QSFP solo para el módulo óptico QSFP14
1. Descripción de QSFP:
El pequeño factor de forma del patio enchufable (QSFP) es un acuerdo, transmisor-receptor caliente-enchufable usado para los usos de comunicaciones de datos. El factor de forma y el interfaz eléctrico son especificados por un acuerdo (MSA) de la multi-fuente bajo los auspicios del pequeño comité del factor de forma. Interconecta el hardware del establecimiento de una red (tal como servidores e interruptores) a un cable de fribra óptica o a una conexión de cobre eléctrica activa o pasiva. Es un formato de la industria desarrollado y apoyado en común por muchos vendedores componentes de la red, permitiendo tarifas de datos de 4x1 Gb/s para QSFP y 4x10 Gbit/s para QSFP+ y al índice más alto de 4x28 Gbit/s conocido como QSFP28 usado para 100 vínculos de Gbit/s.
Jaula de ITproduce QSFP que puede estar con o sin el conector integrado (interfaz eléctrico);
La necesidad de usuarios de transmitir la señal óptica o la señal eléctrica en una distancia por velocidad, la fibra, el transmisor-receptor de QSFP, el interfaz eléctrico y la jaula de QSFP es necesaria;
La jaula de QSFP es realmente una jaula que protege, para la EMI, los materiales de una pieza de la aleación de cobre, con muchos agujero de la disipación de calor, pasador de fijación (con el PIN del ajuste del agujero o de prensa), los tubos ligeros y disipador de calor.
2. Características de la jaula de QSFP
Construcción de la aleación de una sola pieza, de cobre
Compañeros con los transmisores-receptores QSFP14
Disponible con las jaulas solas o del multi-puerto (soporte del panel)
Equipo conveniente con el conector/el interfaz y la jaula de QSFP
Diseño bajo vía los fingeres de la primavera del doblez-detrás – ningunas aberturas de la emisión para que radiación pase a través
Primaveras aumentadas de la desconexión del transmisor-receptor
diseño del pie 3D para que retención mejorada y contacto del prensa-ajuste reciban los agujeros del tablero
Instalación/retiro simples y rápidos
Reciba los agujeros del tablero no dañados cuando se quita la jaula
Conectores y jaula disponibles
ventajas de la soldadura del Prensa-ajuste o del por-agujero en jaulas
Disponible individualmente o como equipo (series de SFPK)
Ventanas de la transferencia de calor en todas las superficies de la jaula de QSFP
Disposiciones del tablero del anfitrión de MSA de las ayudas y diseños obedientes del transmisor-receptor
3. servicio del arreglo para requisitos particulares
4. estructura de la jaula de QSFP (48001-00N011):
| Nombre de producto | Sola jaula de los puertos QSFP14 con el disipador de calor, tubos ligeros, sin interfaz integrado |
| Longitud de la jaula de QSFP | 65,8 milímetros |
| Anchura de la jaula de QSFP | 19,46 milímetros |
| Altura de la jaula de QSFP | 13,7 milímetros |
| Longitud del Pin del ajuste de prensa de la jaula de QSFP | 2,05 milímetros |
| Anchura del puerto de la jaula de QSFP sola | 18,75 milímetros |
| Altura del puerto de la jaula de QSFP sola | 8,95 milímetros |
| Aspecto | Stampled y jaula formada del metal, con el agujero de la disipación de calor |
| Tubos ligeros | Con, deje al usuario conocer la situación del vínculo |
| Disipador de calor | Con, asegure una mejor disipación de calor |
| Tipo de Monut | Tipo del soporte del ajuste de prensa |
| Materiales de la jaula | Aleación de cobre |
| Primavera del finger de la EMI | Con, proporcione una mejor protección de la EMI |
| Junta de la EMI | Sin |
usos de la jaula 5.QSFP (48001-00N011):
6. Ventajas del producto
| Artículo | Ventajas |
| Diseño de la TA embalado en cinta y carrete | Asegura el selección-y-lugar fácil al PWB |
| Solas jaulas del puerto disponibles en prensa-ajuste, soldadura-poste y versiones del PCI (1°); jaulas agrupadas disponibles en la versión del prensa-ajuste | Permite uso con diversos gruesos del tablero y procesos de asamblea |
| las colas del Prensa-ajuste acomodan los usos del vientre-a-vientre para las jaulas solas y agrupadas | Asegura el mejor uso de las propiedades inmobiliarias del PWB |
| “Vientre-a-vientre orientado módulos” cuando está insertado | Facilidad del retiro del módulo del puerto |
| Tubos ligeros integrados para el uso con el diodo electroluminoso de SMT (LED) | Proporciona la situación de puerto y la reacción de la actividad al usuario |
| Cierre único del pulgar | Proporciona apretón intuitivo y mecanismo del tirón-enganche |
| terminación del Prensa-ajuste al PWB | Eliminates que suelda, bajando el coste aplicado y evitando problemas soldadura-relacionados |
| Las jaulas agrupadas tienen las juntas elastoméricas 360°, los fingeres de la primavera y ubicaciones múltiples del tierra-perno | Provides avanzó la EMI que protegía al bisel |
| Junta elastomérica o del metal | Dos opciones para la protección superior de la EMI |
| Backshells fundidos a troquel cinc | Proporcione electro proteger magnético de (EMI) de interferencia 360° |
7. ventajas:
Disipación de calor
Nuestras soluciones termalmente aumentadas ofrecen mejor delantero-a-detrás y circulación de aire de atrás hacia adelante a través de las jaulas, proporcionando una mejor disipación de calor para el funcionamiento termal principal de la industria.
Calidad de señal
Para aumentar calidad de señal, los focos de la cartera de SFP en el área de la cierre-placa para reducir la EMI y para evitar la degradación del funcionamiento del circuito y para asegurar conformidad a los estándares. Los productos se ofrecen en versiones elastoméricas de una primavera de la EMI y de la junta de la EMI para cumplir requisitos de sistema del cliente.
Características y ventajas dominantes, funcionamiento y flexibilidad
9. Dibujo de Mechnical
Usted puede conocer los detalles de Demensions del dibujo siguiente
