Lugar de origen:
China
Certificación:
ISO 9001, ISO 14001, UL, RoHS, IECQ QC080000,

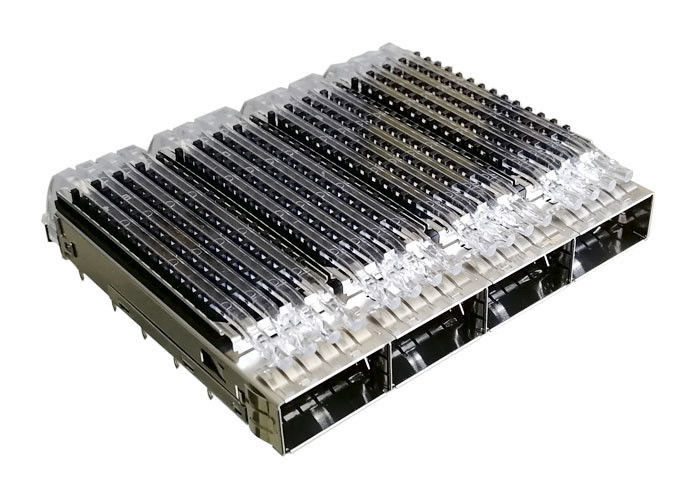

Los puertos agrupados ISO 9001 ISO 14001 de la jaula Qsfp28 cuatro de la aleación de cobre aprueban
1. ¿Cuál es QSFP?
Los transmisores-receptores de QSFP están disponibles con una variedad de tipos del transmisor y del receptor, permitiendo que los usuarios seleccionen el transmisor-receptor apropiado para que cada vínculo proporcione el alcance óptico requerido sobre fibra con varios modos de funcionamiento o unimodal. Los módulos de QSFP están comúnmente disponibles en varias diversas categorías:
4 x 1 Gbit/s QSFP
El documento original de QSFP especificó cuatro canales que llevaban Gigabit Ethernet, 4GFC (FiberChannel), o RDA InfiniBand.
4 x 10 Gbit/s QSFP+
QSFP+ es una evolución de QSFP para apoyar cuatro 10 canales de Gbit/del sec que llevan 10 Gigabit Ethernet, 10GFC FiberChannel, o QDR InfiniBand. Los 4 canales se pueden también combinar en un solo vínculo de 40 Gigabit Ethernet. Está generalmente para el uso del centro de datos, de Ethernet 40G, de Infiniband, y de otros estándares de las comunicaciones.
4 x 14 Gbit/s QSFP+ (QSFP14)
El estándar QSFP14 se diseña para llevar FDR InfiniBand, SAS-3. o canal de la fibra 16G
4 x 28 Gbit/s QSFP+ (QSFP28)
El estándar QSFP28 se diseña para llevar 100 Gigabit Ethernet, EDR InfiniBand. o canal de la fibra 32G. Este tipo del transmisor-receptor también se utiliza con los cables del desbloqueo de la directo-fijación para adaptar un solo puerto 100GbE a la independiente cuatro los puertos Ethernet de 25 gigabites (QSFP28-to-4x-SFP28). Este tipo del transmisor-receptor también se refiere a veces como “QSFP100” o “100G QSFP” para el motivo de la simplicidad.
2. ¿Quién somos?
suministre a una serie de montajes de la jaula QSFP28 sin los conectores integrados, de que enjaula son ampliamente utilizado en las industrias del centro del establecimiento de una red, de la telecomunicación y de datos. La siguiente generación de los dispositivos de entrada-salida de alta velocidad, 40G favorable al uso de Ethernet 100G. Las jaulas de la aleación de cobre del ajuste de prensa ofrecen variantes de la primavera de la EMI o de la junta de la EMI y son completamente compatibles con versiones anteriores con los módulos ópticos existentes de QSFP (transmisor-receptor) y los montajes de cable.
Los transmisores-receptores QSFP28 se utilizan principalmente para 40G al uso de Ethernet 100G, el diseño compacto, bajo consumo de energía, y el bajo costo le hace la primera opción en el uso de Ethernet 100G;
La jaula QSFP28 es compatible con los tipos siguientes del transmisor-receptor QSFP28 (el módulo óptico)
A excepción de eso sobre tipos del transmisor-receptor QSFP28;
Estructura de la jaula 3 QSFP28 (49001-00N011):
4. Dibujo de Mechnical
Usted puede conocer los detalles de Demensions del dibujo siguiente
5. Servicio del arreglo para requisitos particulares de GLGNET
6. Usos de la jaula de GLGNET QSFP28 (49007-00N011):
Ésta no es una lista definitiva de usos para este producto. Representa algunas de las aplicaciones mas comunes.
7. Ventajas de GLGNET:
8. Ventajas de la jaula de GLGNET QSFP28:
| Artículo | Ventajas |
| Diseño de la TA embalado en cinta y carrete | Asegura el selección-y-lugar fácil al PWB |
| Solas jaulas del puerto disponibles en prensa-ajuste, soldadura-poste y versiones del PCI (1°); jaulas agrupadas disponibles en la versión del prensa-ajuste | Permite uso con diversos gruesos del tablero y procesos de asamblea |
| las colas del Prensa-ajuste acomodan los usos del vientre-a-vientre para las jaulas solas y agrupadas | Asegura el mejor uso de las propiedades inmobiliarias del PWB |
| “Vientre-a-vientre orientado módulos” cuando está insertado | Facilidad del retiro del módulo del puerto |
| Tubos ligeros integrados para el uso con el diodo electroluminoso de SMT (LED) | Proporciona la situación de puerto y la reacción de la actividad al usuario |
| Cierre único del pulgar | Proporciona apretón intuitivo y mecanismo del tirón-enganche |
| transmisores-receptores Caliente-enchufables | Permita la inserción y desprendible del enchufe sin accionar abajo del sistema |
| terminación del Prensa-ajuste al PWB | Eliminates que suelda, bajando el coste aplicado y evitando problemas soldadura-relacionados |
| Las jaulas agrupadas tienen las juntas elastoméricas 360°, los fingeres de la primavera y ubicaciones múltiples del tierra-perno | Provides avanzó la EMI que protegía al bisel |
| Junta elastomérica o del metal | Dos opciones para la protección superior de la EMI |
| Backshells fundidos a troquel cinc | Proporcione electro proteger magnético de (EMI) de interferencia 360° |
