Aplicado de una pieza de la jaula QSFP28 para el conector QSFP28/el transmisor-receptor

material de una pieza de la aleación de cobre SFP de la jaula de 1x3 de la jaula agrupada del conector QSFP28

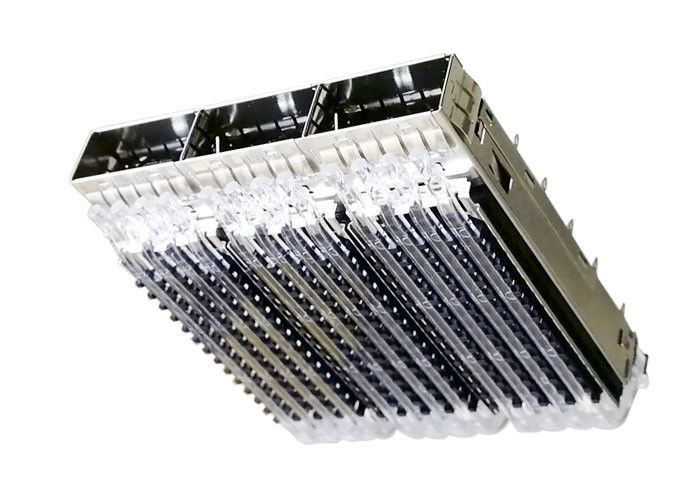

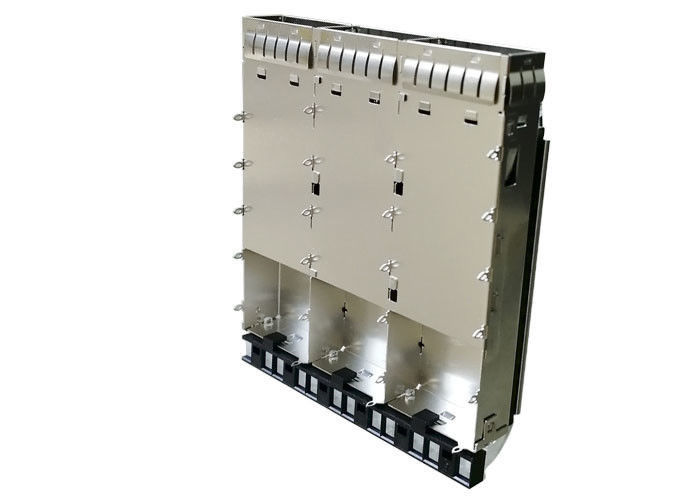

1. Estructura de la jaula QSFP28 (49009-00N011):

• 1 x 3 jaula agrupada de los puertos QSFP28, sin el conector integrado de SFP
• Longitud de la jaula QSFP28: 67,89 milímetros
• Anchura de la jaula QSFP28: 57,45 milímetros
• Altura de la jaula QSFP28: 15,15 milímetros (con el disipador de calor)
• Longitud del PIN del ajuste de prensa de la jaula QSFP28: 2,05 milímetros
• Sola anchura del puerto: 18,75 milímetros
• Sola altura del puerto: 8,95 milímetros
• Stampled y jaula formada del metal, con el agujero de la disipación de calor;
• Con los tubos ligeros, deje para conocer la situación del vínculo
• Con el disipador de calor, el material del disipador de calor es de aluminio, con el tratamiento negro del óxido en superficie
• El tipo del soporte del ajuste de prensa, se puede modificar para requisitos particulares como sea necesario
• Material de la jaula: Aleación de cobre
• CLIP: Acero de Stailness
• Tubo ligero: Color del policarbonato claro
• Con la primavera de la etiqueta de la EMI, proporcione una mejor EMI que protege al bisel

2. Características de la jaula QSFP28

• Construcción de la aleación de una sola pieza, de cobre

• Compañeros con los transmisores-receptores QSFP28

• Disponible con las jaulas solas o del multi-puerto (soporte del panel)

• Equipo conveniente con el conector/el interfaz y la jaula de QSFP

• Diseño bajo vía los fingeres de la primavera del doblez-detrás – ningunas aberturas de la emisión para que radiación pase a través

• Primaveras aumentadas de la desconexión del transmisor-receptor

• diseño del pie 3D para que retención mejorada y contacto del prensa-ajuste reciban los agujeros del tablero

• Instalación/retiro simples y rápidos

• Reciba los agujeros del tablero no dañados cuando se quita la jaula

• Conectores y jaula disponibles

• ventajas de la soldadura del Prensa-ajuste o del por-agujero en jaulas

• Disponible individualmente o como equipo (series de SFPK)

• Ventanas de la transferencia de calor en todas las superficies de la jaula de QSFP

• Disposiciones del tablero del anfitrión de MSA de las ayudas y diseños obedientes del transmisor-receptor

3. Dibujo de Mechnical

Usted puede conocer los detalles de Demensions del dibujo siguiente

4. Ventajas:

• Tenemos nuestro propio molde del hardware y molde plástico
• Tiene 3 máquinas de LS-WEDM
• Tiene 12 máquinas de WEDM y 8 máquinas del CNC
• Tiene 20 máquinas de pulir y 12 máquinas de la descarga eléctrica
• Tiene 30 troqueladoras
• Tiene 55 máquinas plásticas de la inyección
• Tiene talleres automáticos de la asamblea
• La respuesta rápida, ingenieros profesionales del R&D, equipo positivo del servicio, asegura todo el eficaz de proceso y bien organizado;
• 20 años de experiencias en conectores de la variedad
• 1500 empleados
• 58 ingenieros del R&D.
• 22000 metros cuadrados de fábrica
• puertos 20kk/capacidad del mes
• Apoyamos el servicio de Costom;
• Nuestros productos son obedientes con la certificación de RoHS, del ALCANCE y de la UL
• Long-term Corporation con HUAWEI, ZTE, FOXCONN, XIAOMI, TCL y así sucesivamente
• 20KK Prots/capacidad del mes
• Certificación internacional del sistema de gestión de ISO9001, de ISO14001, de QC080000, de OHSAS18001, y de IECC

5. Usos de la jaula QSFP28:

• Datos/comunicaciones
• Servidores de gama alta
• Establecimiento de una red
• Canal y Gigabit Ethernet de la fibra
• Equipamiento en red
• Router/interruptor
• Servidores
• Almacenamiento
• Telecomunicaciones
• Interruptores
• Hardware de las telecomunicaciones

Ésta no es una lista definitiva de usos para este producto. Representa algunas de las aplicaciones mas comunes.

6. Servicio del arreglo para requisitos particulares

• Ayuda para hacer el conector integrado QSFP28 con las jaulas de la EMI, el conector aislado QSFP28, o las jaulas aisladas QSFP28
• La jaula QSFP28 puede estar con 1 estructura agrupada de x n, o 2 x n apilaron la estructura
• La jaula QSFP28 puede estar con diverso agujero de la disipación de calor
• La jaula QSFP28 puede estar con los tubos ligeros o fuera, empleado en o el top o el botón de la jaula
• La jaula QSFP28 puede estar con el disipador de calor o fuera, y el disipador de calor con diverso estilo
• La jaula QSFP28 puede estar con la primavera del finger de la EMI o la junta elastomérica
• Diverso tipo del soporte, el poste del ajuste de prensa o de la soldadura y la longitud del Pin pueden ser modificados para requisitos particulares

7. ventajas de la jaula QSFP28:

8. ¿Cuál es QSFP?

suministre a una serie de montajes de la jaula QSFP28 sin los conectores integrados, de que enjaula son ampliamente utilizado en las industrias del centro del establecimiento de una red, de la telecomunicación y de datos. La siguiente generación de los dispositivos de entrada-salida de alta velocidad, 40G favorable al uso de Ethernet 100G. Las jaulas de la aleación de cobre del ajuste de prensa ofrecen variantes de la primavera de la EMI o de la junta de la EMI y son completamente compatibles con versiones anteriores con los módulos ópticos existentes de QSFP (transmisor-receptor) y los montajes de cable.

Los transmisores-receptores QSFP28 se utilizan principalmente para 40G al uso de Ethernet 100G, el diseño compacto, bajo consumo de energía, y el bajo costo le hace la primera opción en el uso de Ethernet 100G;

 La jaula QSFP28 es compatible con los tipos siguientes del transmisor-receptor QSFP28 (el módulo óptico)

• Transmisor-receptor de 100GBASE-SR4 QSFP28
• Transmisor-receptor 100GBASE-PSM4QSFP28
• Transmisor-receptor de 100GBASE-LR4 QSFP28
• Transmisor-receptor de 100GBASE-CWDM4 QSFP28
