Lugar de origen:
China
Certificación:
CE ROHS
La serie de SMA es las clases de conector coaxial mini, de alta frecuencia del RF, se ha convertido y ha producido según MIL-C-39012. Con características del pequeño volumen, buen ancho de banda, características eléctricas superiores. Es los conectores coaxiales más ampliamente utilizados del rf de diversos campos de la comunicación de microonda y del aparato de medición de la microonda. El conector del alto rendimiento desarrollado por nuestra compañía puede alcanzar a 20GHz.
Especificación:
| Características eléctricas | |||
| Impedancia | 50Ω | ||
| Gama de frecuencia | Conecte con el cable DC~12.4GHz del solf | ||
| Conecte con el cable semirrígido DC~18GHz | |||
| Voltaje clasificado | 335VRMS* | ||
| Voltaje-resistencia de los dieléctricos | 1000VRMS* | ||
| Resistencia de aislamiento | ≥5000MΩ | ||
| Resistencia de centro | Conductor de centro | ≤3.0mΩ | |
| Conductor externo | ≤2.0mΩ | ||
| VSWR | ≤1.3 | ||
| Características materiales y mecánicas | |||
| Conductor de centro | Varón | Oro de cobre amarillo plateado | |
| Femenino | Oro de bronce del sn-p plateado | ||
| Contacto elástico | Bronce de berilio niquelado | ||
| Shell y otras piezas de metal | Latón niquelado | ||
| Estabilización inoxidable | |||
| Manga que prensa | Latón niquelado | ||
| Aisladores | PTFE | ||
| Anillo de cierre | Goma de silicona | ||
| Durabilidad | 500 ciclos | ||
| Ajuste del esfuerzo de torsión de la conexión | 0.79-1.13N los .m | ||
Ventajas:
1. Los conectores de SMA RF son adentro rápidos disponible conectan, empuje-en o interfaz estándar, recto, las versiones de 90 grados, así como tabique hermético, o 4 configuraciones del panel del agujero
2. El conector de SMA RF es combinaciones de alta calidad y rápidas simplemente atornillando dos conectores juntos, sin soldar o prensar requerido
3. Los empalmes eléctricos de SMA son ampliamente utilizados para la microonda, las antenas y la instrumentación etc de la prueba
4. El conector de SMA RF es conectores coaxiales del RF del roscar-acoplamiento con la gama miniatura del tamaño, a prueba de vibraciones y ancha de frecuencia hasta 18 gigahertz
Uso:
*Military
interconexión del *Board-to-board
*Broadband
*Instrumentation
* organizado - antenas de arsenal
*Telecommunications

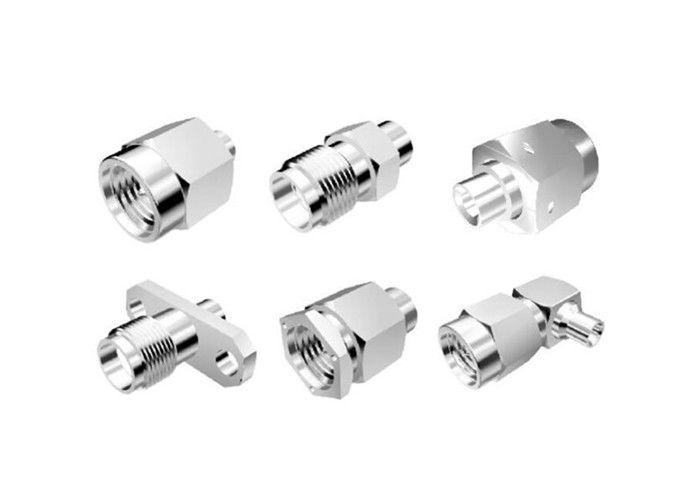

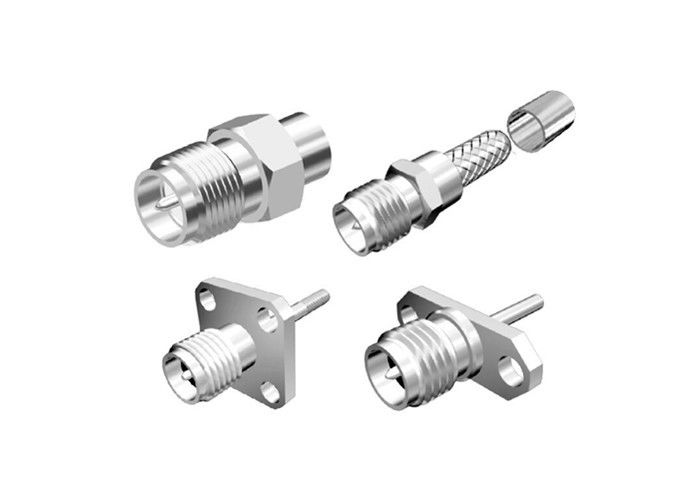

Más imágenes:
NOTA:
Tenemos sobre 10.000 tipos de conector, si el conector que usted está utilizando no se encuentra, nos entra en contacto con por favor con sus detalles.
Envíenos su investigación directamente
