Lugar de origen:
China
Certificación:
CE ROHS
La serie de SMA es las clases de conector coaxial mini, de alta frecuencia del RF, él se ha convertido y ha producido según MIL-C-39012 por la élite Co. industrial electrónico, Ltd de Xi'an. Con características del pequeño volumen, buen ancho de banda, características eléctricas superiores. Es los conectores coaxiales más ampliamente utilizados del rf de diversos campos de la comunicación de microonda y del aparato de medición de la microonda. El conector del alto rendimiento desarrollado por nuestra compañía puede alcanzar a 20GHz.
Especificación:
| Características eléctricas | |||
| Impedancia | 50Ω | ||
| Gama de frecuencia | Conecte con el cable DC~12.4GHz del solf | ||
| Conecte con el cable semirrígido DC~18GHz | |||
| Voltaje clasificado | 335VRMS* | ||
| Voltaje-resistencia de los dieléctricos | 1000VRMS* | ||
| Resistencia de aislamiento | ≥5000MΩ | ||
| Resistencia de centro | Conductor de centro | ≤3.0mΩ | |
| Conductor externo | ≤2.0mΩ | ||
| VSWR | ≤1.3 | ||
| Características materiales y mecánicas | |||
| Conductor de centro | Varón | Oro de cobre amarillo plateado | |
| Femenino | Oro de bronce del sn-p plateado | ||
| Contacto elástico | Bronce de berilio niquelado | ||
| Shell y otras piezas de metal | Latón niquelado | ||
| Estabilización inoxidable | |||
| Manga que prensa | Latón niquelado | ||
| Ajuste del esfuerzo de torsión de la conexión | 0.79-1.13N los .m | ||
| Durabilidad | 500 ciclos | ||
| Anillo de cierre | Goma de silicona | ||
| Aisladores | PTFE | ||
Ventajas:
1. El conector de SMA RF es combinaciones de alta calidad y rápidas simplemente atornillando dos conectores juntos, sin soldar o prensar requerido
2. Los empalmes eléctricos de SMA son ampliamente utilizados para la microonda, las antenas y la instrumentación etc de la prueba
3. El conector de SMA RF es conectores coaxiales del RF del roscar-acoplamiento con la gama miniatura del tamaño, a prueba de vibraciones y ancha de frecuencia hasta 18 gigahertz
4. Los conectores de SMA RF son adentro rápidos disponible conectan, empuje-en o interfaz estándar, recto, las versiones de 90 grados, así como tabique hermético, o 4 configuraciones del panel del agujero
Uso:
*Network
*Radar
*Automotive
*Satcom
*Computer/LANs
*Broadband
*Instrumentation
* organizado - antenas de arsenal
*Telecommunications
*Aerospace
interconexión del *Board-to-board

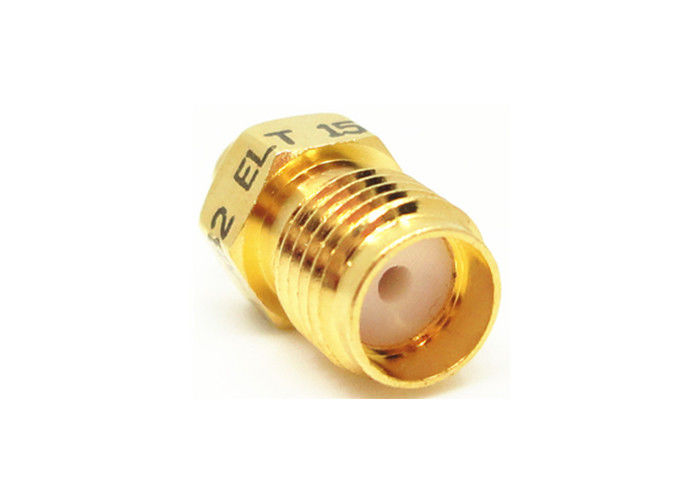

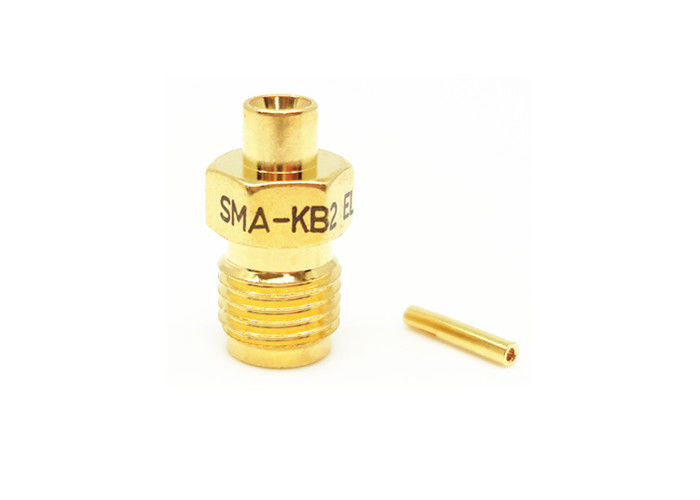

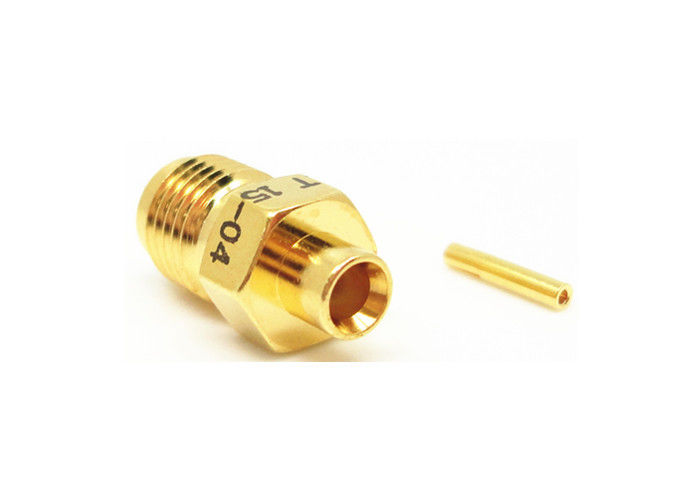

Más imágenes:
Producto Cataloge:
| Adaptador del RF |
| Conector de SMA/SSMA RF |
| Conector de SMP/SSMP RF |
| Conector de TNC RF |
| N mecanografía el conector del RF |
| Conector de MCX/MMCX RF |
| Conectores de la onda de BNC RF ConnectorMillimeter (2.4m m, 2.92m m) |
| Asambleas de cable del RF |
| Guía de onda al adaptador coaxial |
| sellos herméticos del Vidrio-a-metal |
| Conector de la serie de J30J |
| Juntas rotatorias de la microonda |
Detalles de empaquetado:
* cartón estándar de la exportación
* según los requisitos de los clientes
NOTA:
Tenemos sobre 10.000 tipos de conector, si el conector que usted está utilizando no se encuentra, nos entra en contacto con por favor con sus detalles.
