Lugar de origen:
China
Certificación:
CE ROHS

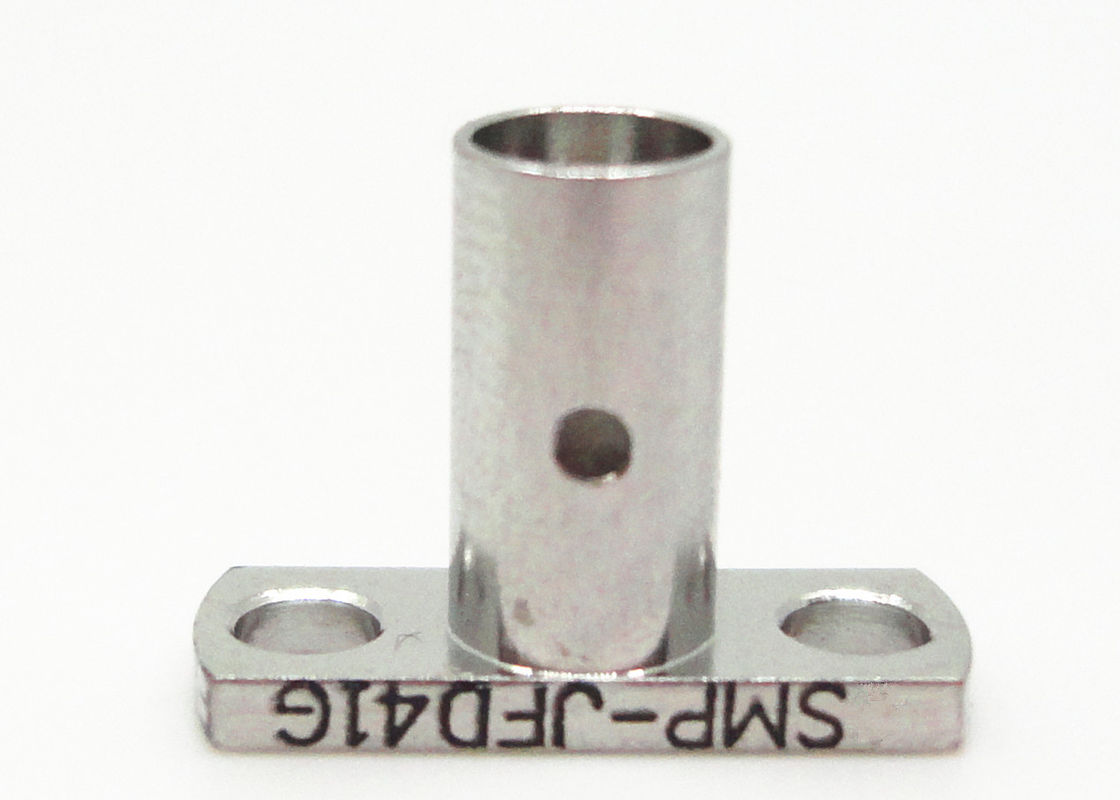

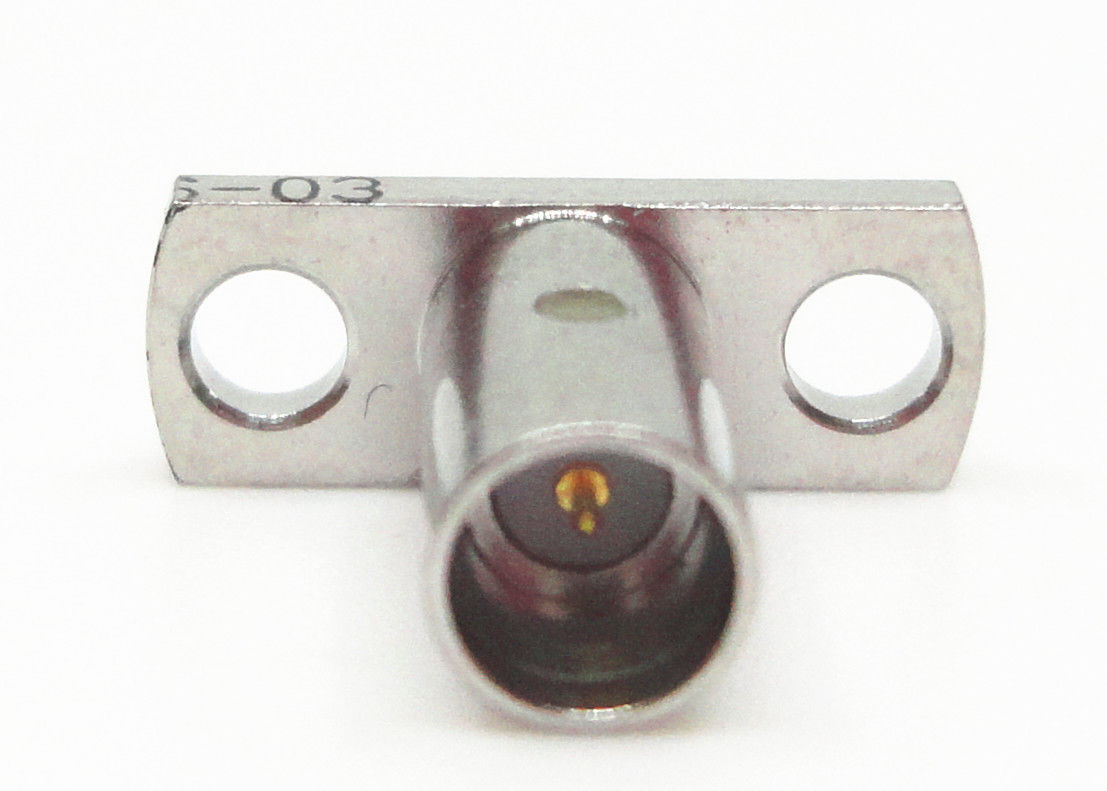

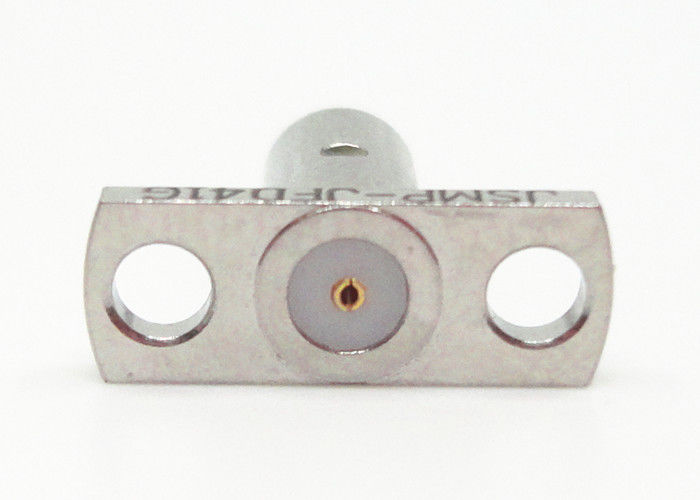

soporte de los rebordes del conector coaxial de SMP de la impedancia 50Ω para los militares
SMP es un sminiature empuje-en o un conector coaxial del RF del acoplamiento rápido, que tiene los caracteres del funcionamiento sísmico tamaño pequeño, ligero, excelente, y de la banda ancha extensamente de trabajo, etc. Su frecuencia de funcionamiento hasta 30GHz (nuestro producto del conector de SMP puede alcanzar 40GHz), y el enchufe tiene muesca forma-llena de tres interfaces, muesca limitada y alisa el diámetro interior (con frenado incluyendo). El soporte del PWB, soporte del cable y en serie los adaptadores proporciona una solución de la interconexión para el tablero-a-tablero, el compañero ciego y los usos del estante-y-panel mientras que mantiene densidad del paquete. Solicite la situación de la instalación con el requisito de intensivo modular de la alta confiabilidad.
Especificación
| Características eléctricas | ||
| Impedancia | 50Ω | |
| Gama de frecuencia | DC~40GHz | |
| Voltaje clasificado | 170VRMS* | |
| Resistencia de aislamiento | ≥2000MΩ | |
| Voltaje-resistencia de los dieléctricos | 500VRMS* | |
| Resistencia de centro | Conductor externo | Normal≤2.5mΩ, Sealing≤4mΩ |
| Conductor de centro | Normal≤6mΩ, Sealing≤26mΩ | |
| VSWR | ≤1.3 | |
| Características materiales y mecánicas | ||
| Conductor de centro | Varón | Bronce del sn-p, oro plateado |
| Femenino | Bronce de berilio, oro plateado | |
| Contacto elástico | Bronce de berilio | Oro plateado |
| Shell y otras piezas de metal | Acero inoxidable de cobre amarillo | Estabilización plateada oro |
| Aisladores | Vidrio sintering/PTFE/PEI | |
| Tarifa hermética de la salida del producto | 1.01325×10-3Pa·cm3/s | |
Ventajas:
1. El conector de SMA RF es combinaciones de alta calidad y rápidas simplemente atornillando dos conectores juntos, sin soldar o prensar requerido
2. Los empalmes eléctricos de SMA son ampliamente utilizados para la microonda, las antenas y la instrumentación etc de la prueba
3. El conector de SMA RF es conectores coaxiales del RF del roscar-acoplamiento con la gama miniatura del tamaño, a prueba de vibraciones y ancha de frecuencia hasta 18 gigahertz
4. Los conectores de SMA RF son adentro rápidos disponible conectan, empuje-en o interfaz estándar, recto, las versiones de 90 grados, así como tabique hermético, o 4 configuraciones del panel del agujero
Usos
- Militar
- Antenas
- Aeroespacial
- De banda ancha
- Telecomunicaciones
- Instrumentación
- Organizado - antenas de arsenal
- interconexión del Tablero-a-tablero
Dibujo detallado
Producto Cataloge:
| Adaptador del RF |
| Guía de onda al adaptador coaxial |
| sellos herméticos del Vidrio-a-metal |
| Conector de la serie de J30J |
| Juntas rotatorias de la microonda |
| Asambleas de cable del RF |
| Conector de SMA/SSMA RF |
| Conector de SMP/SSMP RF |
| Conector de MCX/MMCX RF |
| Conector de TNC RF |
| N mecanografía el conector del RF |
| Conectores de la onda de BNC RF ConnectorMillimeter (2.4m m, 2.92m m) |
Detalles de empaquetado:
* cartón estándar de la exportación
* según los requisitos de clientes
NOTA:
Tenemos sobre 10.000 tipos de conector de SMP, si el conector que usted está utilizando no se encuentra, nos entra en contacto con por favor con sus detalles.
