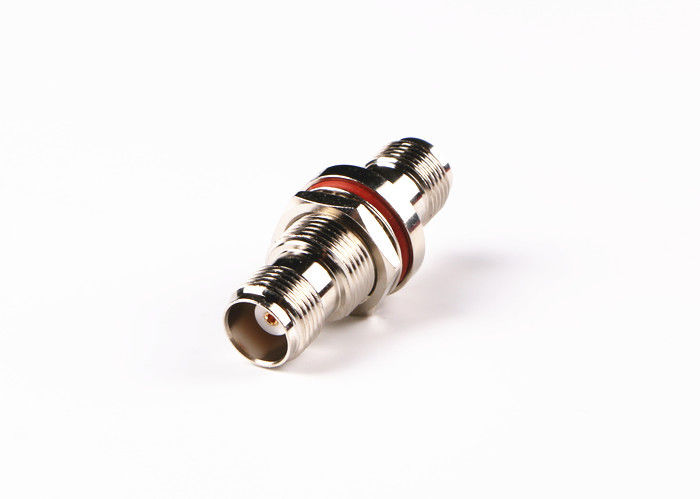

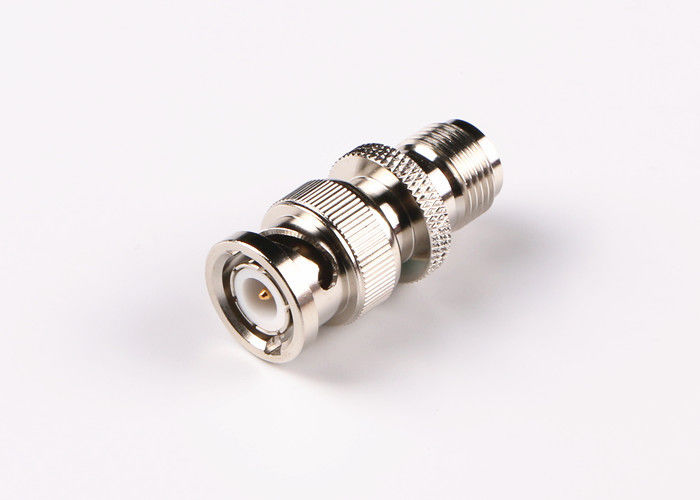

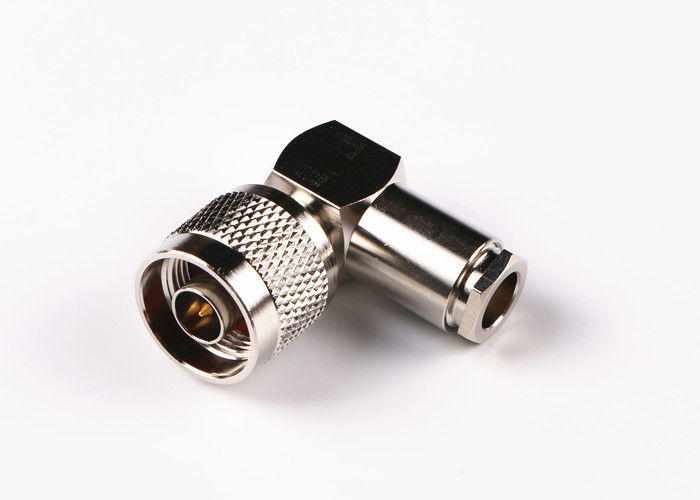

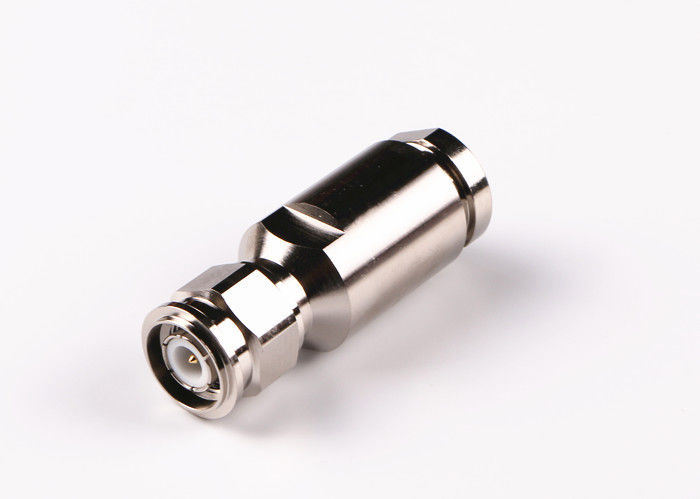

Conector femenino masculino de ángulo recto recto del enchufe de TNC al conector coaxial del RF del zócalo femenino de SMA
El producto de la serie de TNC se diseña como versión roscada del conector BNC, las características de los conectores de TNC RF que las roscas de tornillo para los conectores de mating.TNC son unidades impermeables miniatura, roscadas con una impedancia constante 50ohm, actuando desde DC-11ghZ, allí es dos tipos de conectores de TNC: polarity.these estándar y reversos que el conector del bajo costo utiliza típicamente mueren molde y los componentes moldeados. Mientras que el funcionamiento no será igual a los productos industriales o militares del grado, estos conectores son ideales para el uso en una variedad de usos comerciales
Especificación
|
Características eléctricas
|
||||
|
Impedancia
|
50Ω
|
|||
|
Gama de frecuencia
|
DC~4GHz
|
|||
|
Voltaje clasificado
|
2500VRMS (nivel del mar máximo)
|
|||
|
Voltaje-resistencia de los dieléctricos
|
750VRMS (nivel del mar máximo)
|
|||
|
Resistencia de aislamiento
|
≥2000MΩ
|
|||
|
Resistencia de contacto
|
Conductor externo
|
≤6mΩ
|
||
|
Conductor de centro
|
≤1.5mΩ
|
|||
|
VSMR
|
≤1.3
|
|||
Especificación mecánica
| Estándar de diseño | IEC 60169-17 |
| RoHS obediente | Sí |
| Terminación del contacto del centro | Encrespadura |
| Terminación externa del contacto | Encrespadura |
| Ciclos de acoplamiento | 500Cycles |
| Retención del contacto | minuto 10N |
| Retención del cable | minuto 100N |
| Fuerza de acoplamiento | 13.6N máximo |
| Desacoplar la fuerza | 13.6N máximo |
Dibujo detallado
Uso:
* estación base
* red
* radar
* antenas
* telecomunicaciones
* ordenadores
* módems cable de alta velocidad
* telecomunicaciones
* teléfonos móviles celulares
* instrumentación
