Lugar de origen:
China
Certificación:
CE ROHS

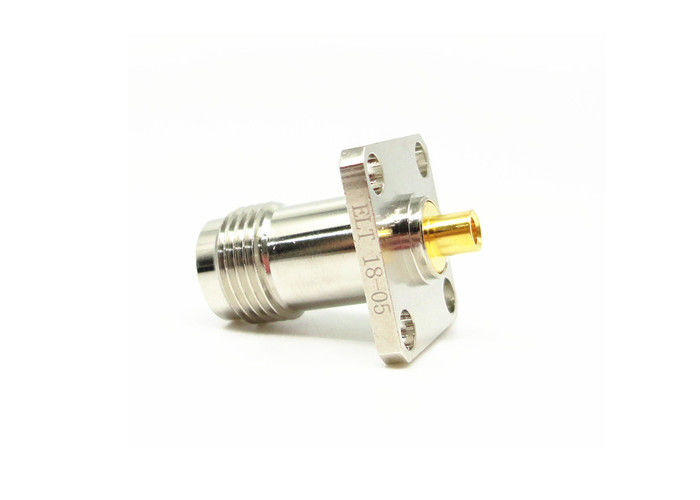

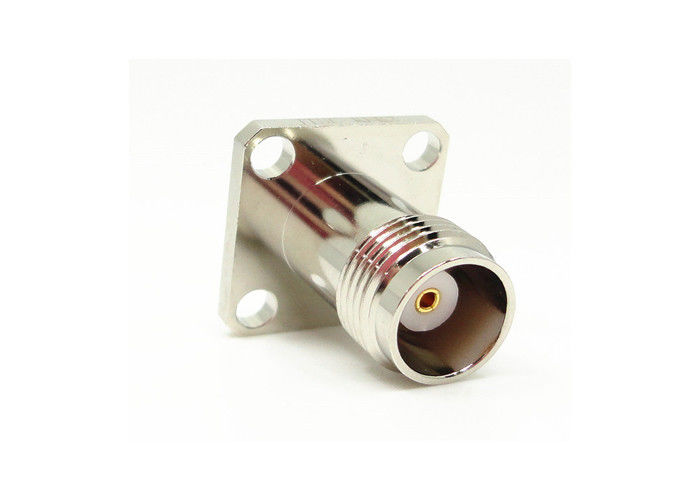

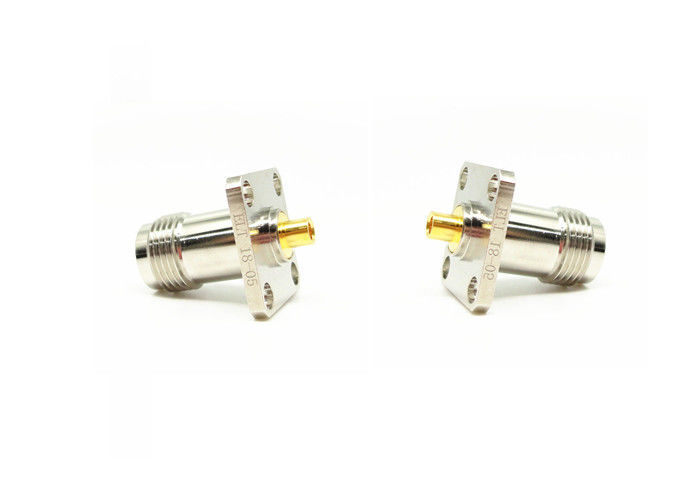

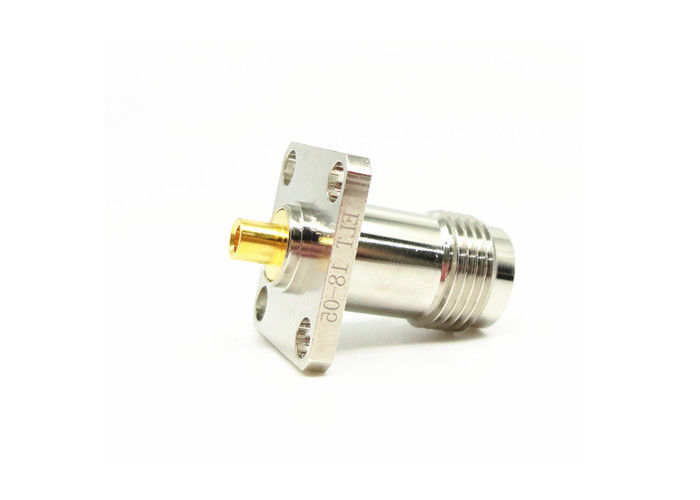

Cuatro conector 50Ohm femenino 11GHz del soporte TNC RF del reborde del agujero para la microonda
El producto de la serie de TNC se diseña como versión roscada del conector BNC, las características de los conectores de TNC RF que las roscas de tornillo para los conectores de mating.TNC son unidades impermeables miniatura, roscadas con una impedancia constante 50ohm, actuando desde DC-11ghZ, allí es dos tipos de conectores de TNC: polarity.these estándar y reversos que el conector del bajo costo utiliza típicamente mueren molde y los componentes moldeados. Mientras que el funcionamiento no será igual a los productos industriales o militares del grado, estos conectores son ideales para el uso en una variedad de usos comerciales. Ampliamente utilizado para las conexiones de la antena, TNC tenga muchos usos en aviónica, defensa, comunicaciones y mercados industriales generales. Invierta la polaridad y 75 ohmios TNC están también disponibles.
Especificación
|
Características eléctricas
|
||||
|
Impedancia
|
50Ω
|
|||
|
Gama de frecuencia
|
DC~4GHz
|
|||
|
Voltaje clasificado
|
2500VRMS (nivel del mar máximo)
|
|||
|
Voltaje-resistencia de los dieléctricos
|
750VRMS (nivel del mar máximo)
|
|||
|
Resistencia de aislamiento
|
≥2000MΩ
|
|||
|
Resistencia de contacto
|
Conductor externo
|
≤6mΩ
|
||
|
Conductor de centro
|
≤1.5mΩ
|
|||
|
VSMR
|
≤1.3
|
|||
| Estándar de diseño | IEC 60169-17 |
| RoHS obediente | Sí |
| Terminación del contacto del centro | Encrespadura |
| Terminación externa del contacto | Encrespadura |
| Ciclos de acoplamiento | 500Cycles |
| Retención del contacto | minuto 10N |
| Retención del cable | minuto 100N |
| Fuerza de acoplamiento | 13.6N máximo |
| Desacoplar la fuerza | 13.6N máximo |
Uso:
* teléfonos móviles celulares
* instrumentación
* estación base
* red
* radar
* telecomunicaciones
Dibujo detallado
Características:
1, conector electrónico del RF de la serie de TNC se diseña como versión roscada del conector BNC.
2, conectores de TNC RF ofrece las roscas de tornillo para acoplarse. Los conectores del RF TNC son unidades impermeables miniatura, roscadas con una impedancia constante 50ohm, actuando fromDC-11ghz
3, allí son dos tipos de conectores de TNC: polaridad estándar y reversa
4, este conector del RF de la fábrica del proveedor de China del bajo costo utilizan típicamente mueren molde y los componentes moldeados.
5, mientras que el funcionamiento no será igual a los productos industriales o militares del grado, estos conectores de la encrespadura del RF son ideales para el uso en una variedad de usos comerciales
6, los productos de la serie de TNC son una clase de espiral que se une a, él tiene anchura del trabajo con frecuencia, se unen a confiable.
NOTA:
Tenemos sobre 10.000 tipos de conector de TNC, si el conector que usted está utilizando no se encuentra, nos entra en contacto con por favor con sus detalles.
