Lugar de origen:
China
Certificación:
CE ROHS
La serie de SMA es las clases de conector coaxial mini, de alta frecuencia del RF, él se ha convertido y ha producido según MIL-C-39012 por la élite Co. industrial electrónico, Ltd de Xi'an. Con características del pequeño volumen, buen ancho de banda, características eléctricas superiores. Es los conectores coaxiales más ampliamente utilizados del rf de diversos campos de la comunicación de microonda y del aparato de medición de la microonda. El conector del alto rendimiento desarrollado por nuestra compañía puede alcanzar a 20GHz.
Especificación:
| Características eléctricas | |||
| Impedancia | 50Ω | ||
| Gama de frecuencia | Conecte con el cable DC~12.4GHz del solf | ||
| Conecte con el cable semirrígido DC~18GHz | |||
| Voltaje clasificado | 335VRMS* | ||
| Voltaje-resistencia de los dieléctricos | 1000VRMS* | ||
| Resistencia de aislamiento | ≥5000MΩ | ||
| Resistencia de centro | Conductor de centro | ≤3.0mΩ | |
| Conductor externo | ≤2.0mΩ | ||
| VSWR | ≤1.3 | ||
| Características materiales y mecánicas | |||
| Conductor de centro | Varón | Oro de cobre amarillo plateado | |
| Femenino | Oro de bronce del sn-p plateado | ||
| Contacto elástico | Bronce de berilio niquelado | ||
| Shell y otras piezas de metal | Latón niquelado | ||
| Estabilización inoxidable | |||
| Manga que prensa | Latón niquelado | ||
| Ajuste del esfuerzo de torsión de la conexión | 0.79-1.13N los .m | ||
| Durabilidad | 500 ciclos | ||
| Anillo de cierre | Goma de silicona | ||
| Aisladores | PTFE | ||
Uso:
*Network
*Radar
*Automotive
*Satcom
*Computer/LANs
*Broadband
*Instrumentation
* organizado - antenas de arsenal
*Telecommunications
*Aerospace
interconexión del *Board-to-board

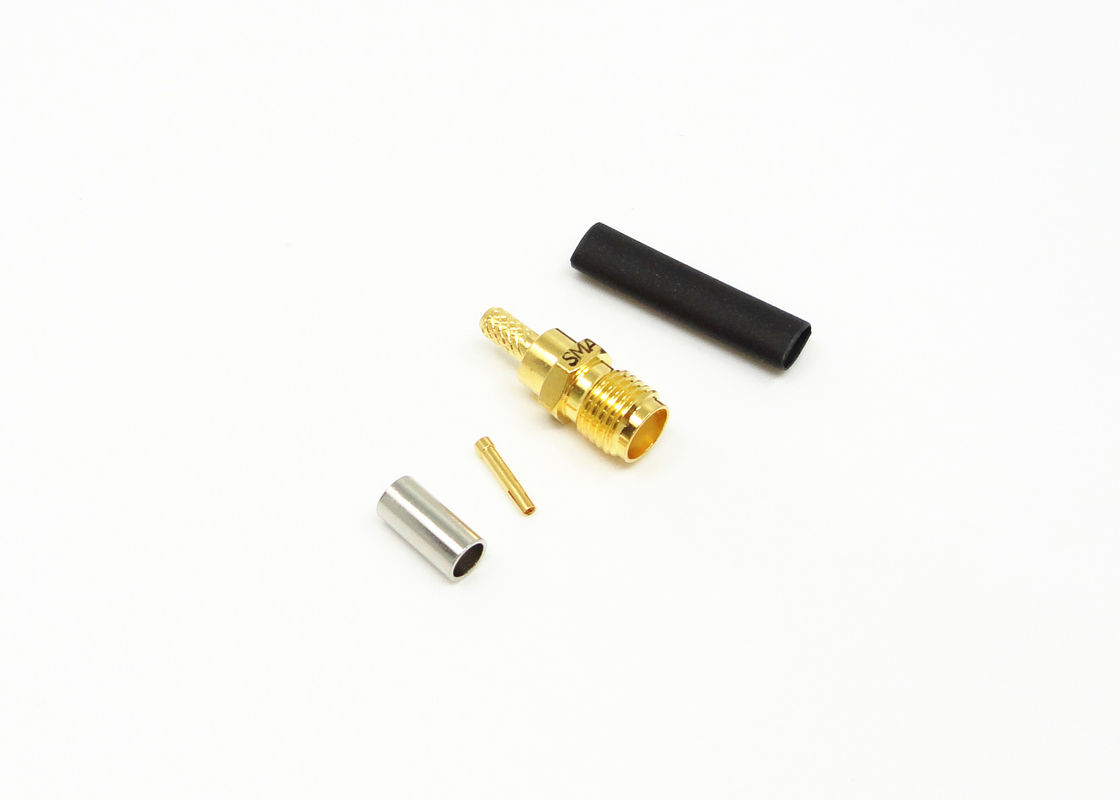

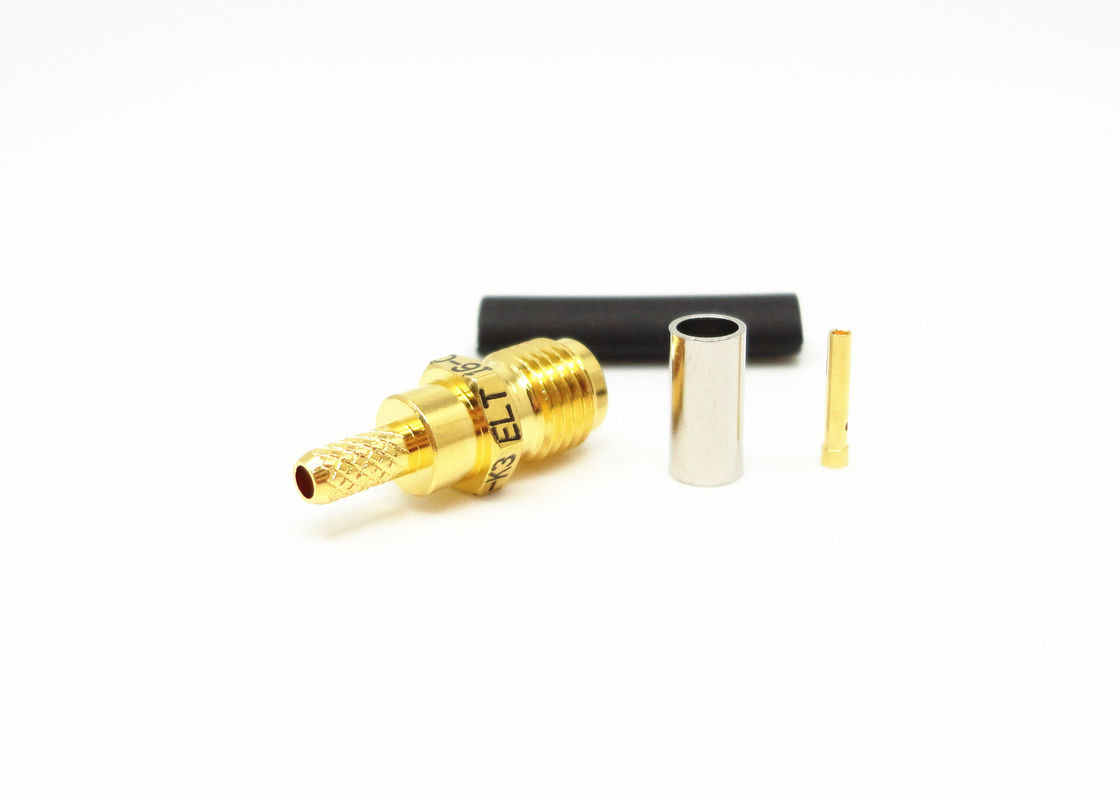

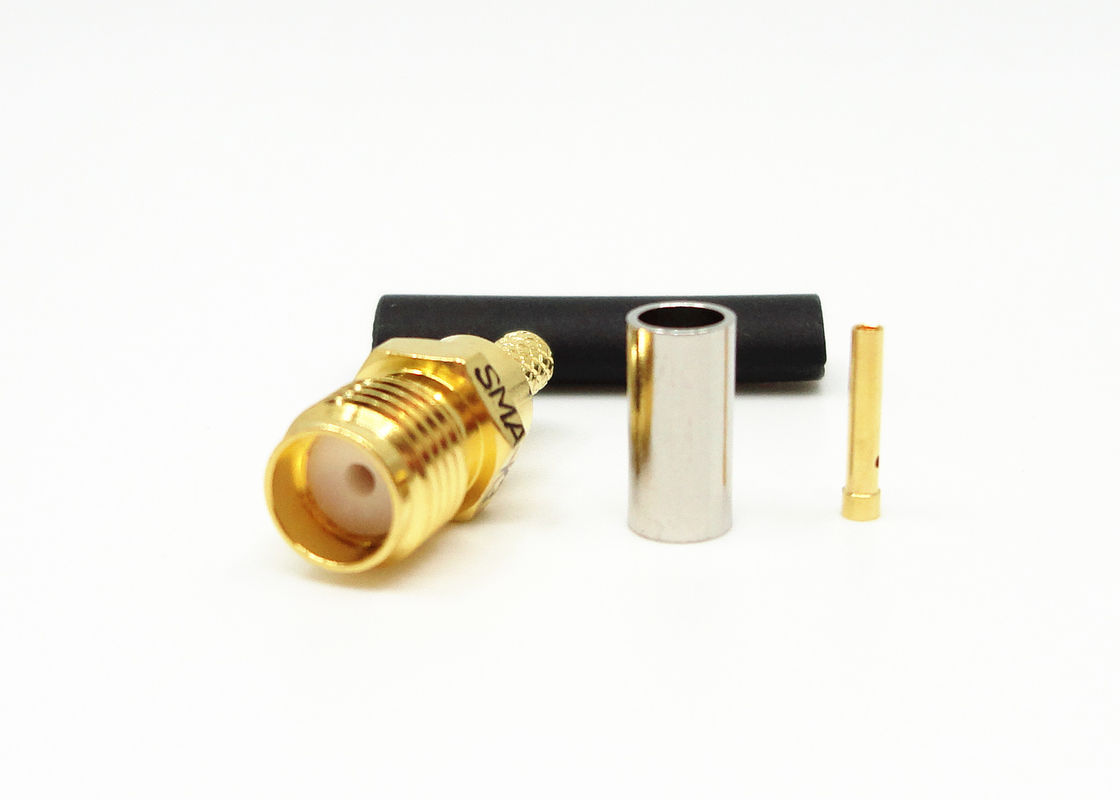

Imágenes detalladas:
| Modelo no. | Descripción | L (milímetro) | L1 | L2 | Tipo de cable |

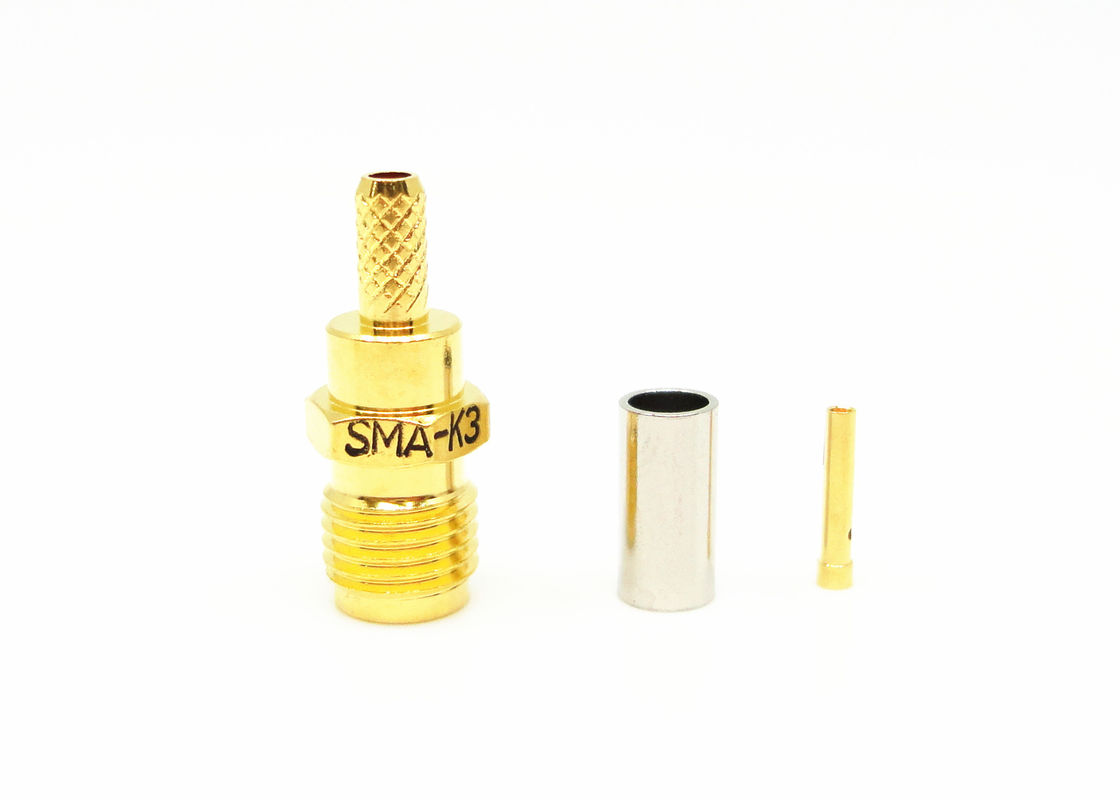

| SMA-K3 | Conector hembra de SMA para el cable RG316 | 17 | 5,6 | 8 | RG316 |
| SMA-K4 | Conector hembra de SMA para el cable de SFF | 19,9 | 8,5 | 10 | SFF-50-2-2 |
| SMA-K5G | Conector hembra del acero inoxidable para el cable de SFF | 22 | 10 | 12 | SFF-50F3-1 |
Detalles de empaquetado:
* cartón estándar de la exportación
* según los requisitos de los clientes
NOTA:
Tenemos sobre 10.000 tipos de conector, si el conector que usted está utilizando no se encuentra, nos entra en contacto con por favor con sus detalles.
Envíenos su investigación directamente
