Lugar de origen:
China
Certificación:
CE ROHS

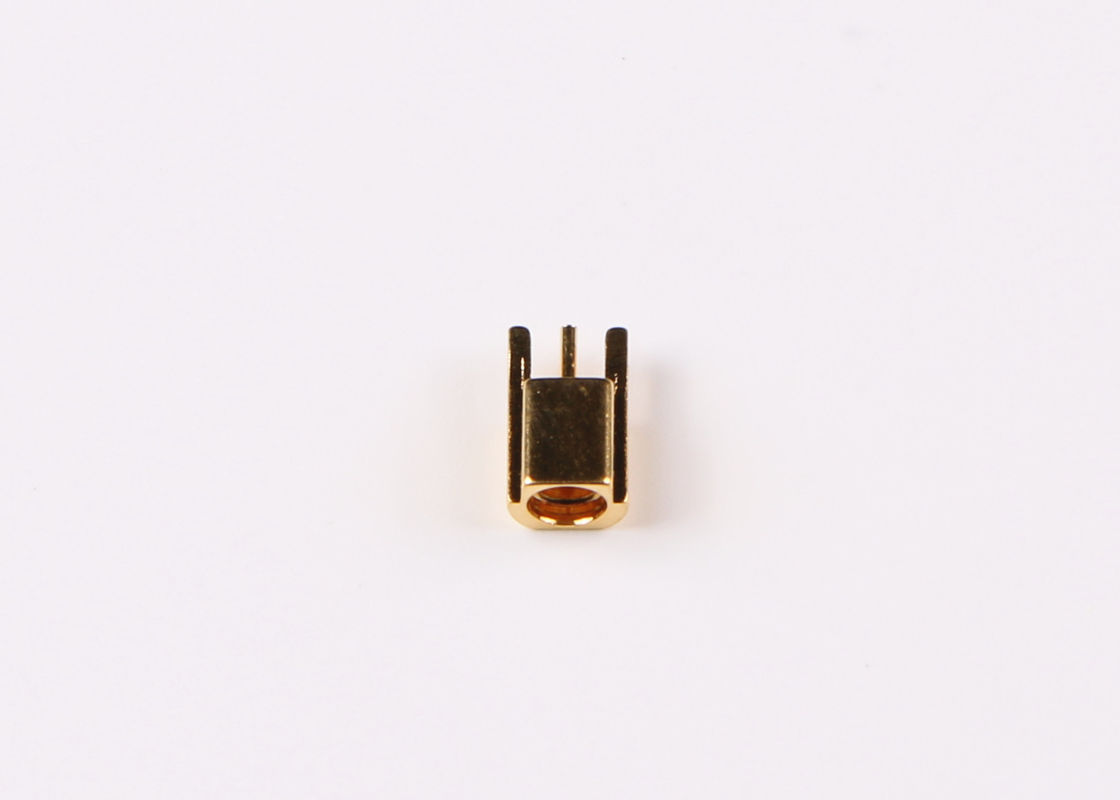

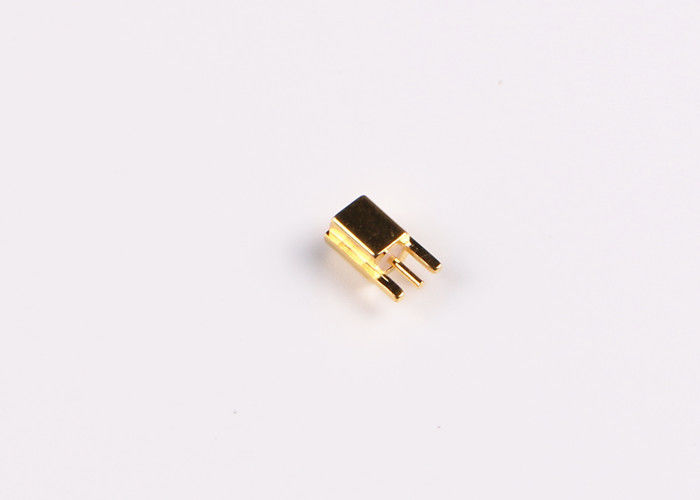

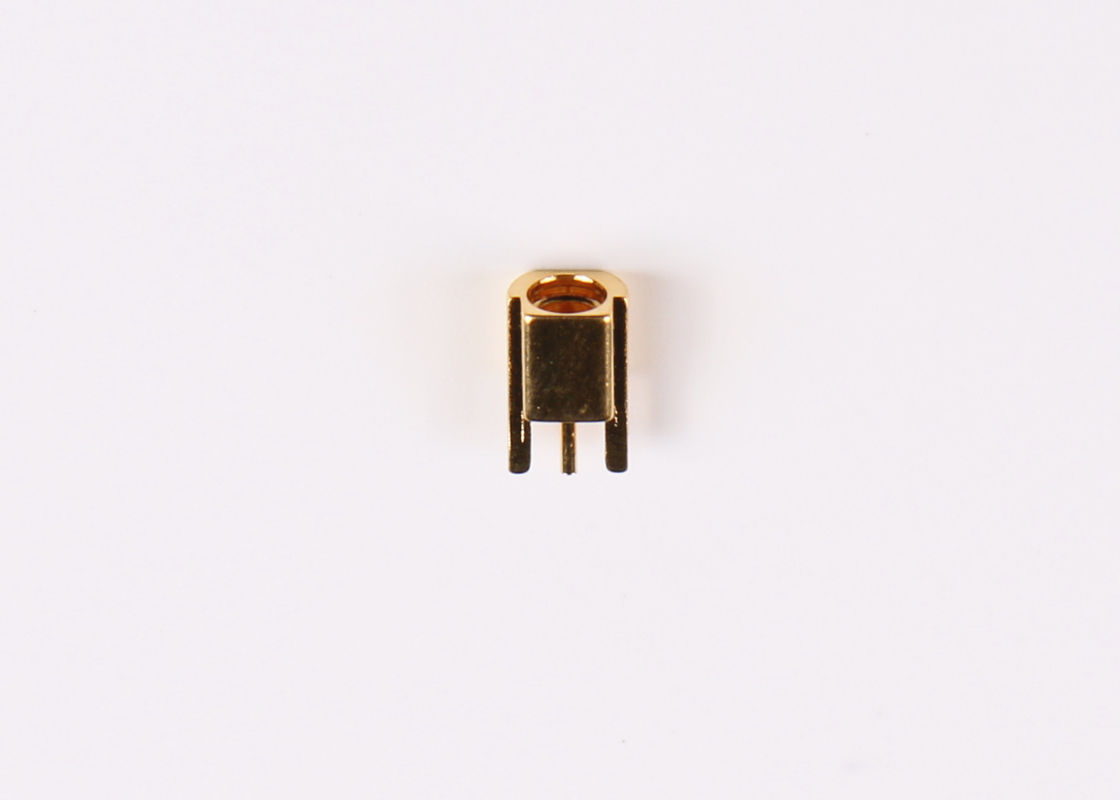

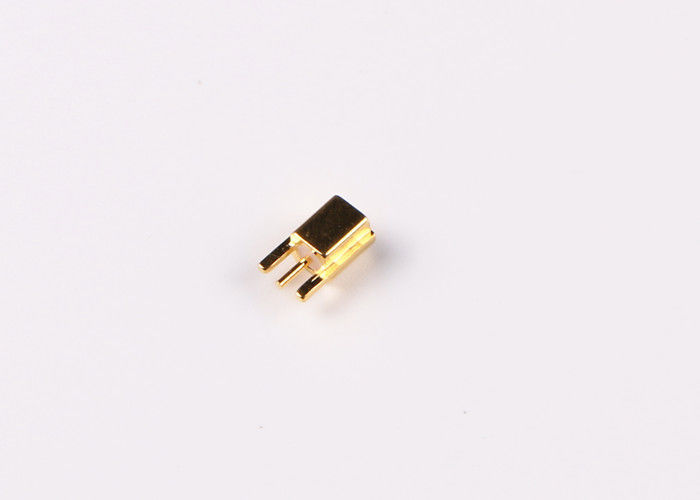

Conector coaxial plateado oro RF del cable recto del enchufe masculino MCX para el soporte del PWB
Características:
- Aprisa conecte/desconexión que el acoplamiento de resorte reduce tiempo de instalación
- Acomoda una amplia gama de cables coaxiales semirrígidos flexibles miniatura de RG
- Los conectores MCX son adentro rectos disponible o las versiones de ángulo recto, así como, el tabique hermético, 2 agujerean el panel, el panel de 4 agujeros u opciones mountless.
- Bajo costo combinado con de alta calidad.
- Funcionamiento de banda ancha con la reflexión baja de DC a 6 gigahertz.
- Impedancia de 50 ohmios
- Disponible para el affixement para el cable del estándar industrial y como dispositivo impreso de la placa de circuito
- Proporcione el funcionamiento repetible
Uso:
El TIPO conector de MCX RF es una clase de conectores miniatura con el acoplamiento de resorte. La impedancia característica tiene dos tipos: 50 y 70. La característica de conectores está en el pequeño volumen, peso ligero, estructura sucinta, fácil de utilizar. Son ampliamente utilizados en el trabajo neto de computadora personal del sistema de navegación mundial, de Digitaces, toda clase de instrumento de radio, el equipo electrónico pequeño y el sistema de la red inalámbrica (WLAN).
El conector del RF de la serie MCX es se aplica al equipo que tienen el requisito del peso y del volumen, la frecuencia de la operación puede alcanzar 6GHz, diseño enchufable del uso, el tamaño del interfaz es similar con SMB, pero el volumen es el aproximadamente 30% más pequeño, el contacto es más confiable, conecta es más rápido, que puede cumplir el requisito de la comunicación digital intensivo y miniaturizó.
Los usos de los conectores MCX son ésos donde están las consideraciones el tamaño, el peso, el funcionamiento y la facilidad de la asamblea de conducción a la decisión de diseño final. Típicamente, éstos incluyen GPS, las comunicaciones (red inalámbrica (WLAN) y móvil) y automotriz inalámbricos.
Especificación:
| Características eléctricas | ||
| Impedancia | 50 ohmios | |
| Gama de frecuencia | DC~6GHz | |
| Voltaje clasificado | 250 VRMS (nivel del mar máximo) | |
| Voltaje-resistencia de los dieléctricos | 750 VRMS (nivel del mar máximo) | |
| Resistencia de aislamiento | >=2000MOhm | |
| Resistencia de contacto | Conductor externo | <> |
| Conductor de centro | <> | |
| VSMR | <> | |
| Características materiales y mecánicas | |||
| Conductor de centro | Varón/enchufe | Latón | Oro plateado |
| Hembra/zócalo | Bronce del sn-p | Oro plateado | |
| Contacto de la resistencia | Bronce de berilio | Niquelado | |
| Shell/vivienda | Latón, acero inoxidable | Niquelado | |
| Aisladores | PTFE | ||
| Anillo de cierre | Goma de silicona | ||
| Durabilidad | 500 ciclos | ||
| RoHS obediente | Sí |
| Terminación del contacto del centro | Encrespadura |
| Terminación externa del contacto | Encrespadura |
| Ciclos de acoplamiento | 500Cycles |
| Retención del contacto | minuto 10N |
| Retención del cable | minuto 100N |
| Fuerza de acoplamiento | 13.6N máximo |
| Desacoplar la fuerza | 13.6N máximo |
Especificación ambiental:
| Temperatura de funcionamiento | -30 a +70 DEG C |
| Grado del IP (acoplado) | IP64 |
NOTA:
Tenemos sobre 10.000 tipos de productos de la interconexión ((ect de BNC, de TNC, de MCX, de MMCX, de SMA, de SSMA, de SMB, de SSMB, de BMA, de SBMA, de SMC, del SC, de SMP, de SSMP.),), si el conector que usted está utilizando no se encuentra, nos entra en contacto con por favor con sus detalles.
